HS-1600V 【ドプラ・T型プローブ対応機種】

動画紹介

特長

トップクラスの超音波画像

ポータブルでありながら、超音波診断画像はトップクラスの画質であり、診断部位の状況を細部までくっきりと映し出すことを可能にしました。

本多独自の画像処理技術
H-res(Our Resolution Technology)

*腹部などの深部の描写に適したPenetration
*体表部の細かな描写を確認するなら Resolution
*骨、筋肉など組織の繋がりを重視するならBoundary
*血管内のノイズ信号をを抑えたClarity
*画像処理効果を抑えたMild
*画像処理のないダイレクトなOFF

PD(パワードプラ)機能で黄体の周辺がオレンジ色で表示され、血流が分かる画像

ドプラ機能

カラードプラ(CFM),パワードプラ(PD)機能では、黄体周辺の血流観察ができます。
(HLV-875M, HCS-8712M, HCS-736M, HLS-884M, HLS-882MTプローブ接続時使用可能)

※ホルスタイン牛の黄体周辺血流
(HLV-875M)

本体とA4の用紙が同じ位の大きさと分かる画像

小型ボディで持ち運びが容易

3kg(プローブを除く)の軽量コンパクトボディは持ち運びを容易にし、往診、屋外での検診時に使用者の負担を少なくします。

バッテリ、AC電源両方で使用可能

高性能リチウムイオンバッテリを採用しているため、電源のない場所でも約3時間の使用が可能です。
バッテリ残量お知らせ機能搭載のため、バッテリ残量が減り、使用時間が少なくなると電池マークが点灯してお知らせします。

使用場所を選ばない高機能液晶採用

ガラスボンディング加工を施した高輝度液晶を採用しているため、高い視認性があり、屋外の直射日光下でも診断画像をはっきりと映し出します。
また急激な温度、湿度変化でも画面が曇ることはありません。

液晶を横から見た時に殿確度まで見えるかのイラスト

上下左右170°の広視野

採用された高視野角液晶は、上下左右ともに170°の視野角を持っています。
そのため、限られた検査スペースで自由なアングルで診断が可能です。

獣医師が製品を肩に下げ、犬の腹部にプローブを当てている画像

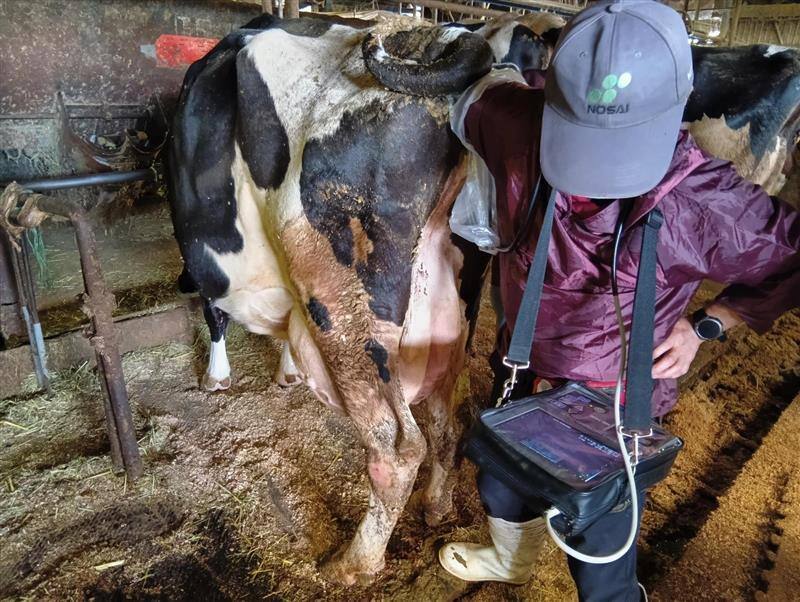

アクティブな使用に便利なショルダーベルト

らくらく操作
ショルダーベルトで装置を保持すれば、両手を自由に使うことができます。
そのため長時間使用する場合にも、使用者の負担を少なくします。

プリセット登録

お気に入りの設定を簡単に登録、呼び出しができます。

犬、馬などのボディマークの一例の画像

ボディマーク

豊富なボディマークを備え、診断部位をわかりやすく保存可能です。※画像は一例です。

USBによる保存

静止画、動画とも外部USBメモリに保存ができ、パソコンでも閲覧が可能です。
本体メモリには最大約100枚の画像が保存できます。

左右両方に同じ機能を持ったボタンが配置されている画像

シンプル操作

操作ボタンを最小限にまとめ、初心者でも使いやすいユーザーインターフェイス。
また左右どちらの手でも操作できるようボタン配置がされています

薬事届出番号
名称:動物用超音波画像診断装置
HS-1600V:第27-3278号
※仕様は予告なく変更することがあります。

オプション品

青いバッグ。緑のバッグより少し小さい。

キャリングバッグ(青)

緑のバッグ。青のバッグより少し大きい

キャリングバッグ(緑)

本体を立てかけることが可能な黒の架台

折りたたみ架台

防塵できる、表面が透明の材質、側面、背面が黒色のカバー。

防塵カバー

カタログ

無料ダウンロード

こちらのボタンからPDF形式で製品カタログをダウンロードしていただけます。
是非、ご利用ください。

※本装置は、日本国内向けの仕様となっております。

仕様

走査方式 リニア&コンベックス電子走査方式
表示モード Bモード、B/Bモード、B/Mモード、Mモード、B/Zモード
レンジ
3.5MHz
5MHz以上

0〜2-24cm(1cmステップ可変)
0〜2-16cm(1cmステップ可変)

ビームフォーカス方式 フルデジタル方式
送信4段フォーカス
受信ダイナミックフォーカス
定格超音波周波数 1.5〜11.0MHz
表示モニター 8.4型カラー液晶(800 X 600SVGA)
広視野角(水平:170° 垂直:170°)
画像表示 上下反転、左右反転
イメージ調整 Bゲイン Mゲイン:36〜100db 1dbステップ
ダイナミックレンジ:35〜95db 10dbステップ(1db調整可)
STC:5種類
音響パワー:20〜100%(10%ステップ)
γカーブ:5種類
H-res(画像処理) ソフト:OFF + 4レベル、
                            エッジ:OFF + 3レベル
M走査速度:5ステップ
ドプラ CFM、PD
※HLV-875M、HCS-8712M、 HCS-736M、HLS-884M、HLS-882MTプローブ接続時使用可能
ドプラ検出範囲

Vertical(バーチカル)モード、Box(ボックス)モード
※HLS-882MT 接続時は選択不可

シネメモリー 255 フレーム
計測機能 距離、面積、周囲長、体積、Tendon%、ヒストグラム、
妊娠週数、速度、LV計測
キャラクター表示 病院名(40文字)、患者名(30文字)、ID(26文字)、年齢、性別、
DOB(誕生日)、日付、時刻、プローブ名、
レンジ、ゲイン、音響パワー、周波数、ダイナミックレンジ、γ(ガンマ)、
H-res、グレースケール、フォーカス情報
プローブコネクタ x1
外形寸法 220mm(幅)x308mm(高さ)x69mm(厚み)
質量 約3kg(プローブ除く)
電源 ACアダプタ接続時 100〜240V AC 50/60Hz
バッテリ 14.8V 5000mAh
データ保存数 静止画像(JPEG) 内部100枚(最大)/外部USBメモリ
静止画(DICOM) 外部USBメモリ
動画(AVI) 外部USBメモリ
プローブ リニアプローブ (直腸用)(10.0/7.5/5.0MHz 50mm)HLV-875M
リニアプローブ(11.0/8.5/6.0MHz 40mm)HLS-884M
マイクロコンベックスプローブ(9.0/7.5/5.0MHz 12R)HCS-8712M
コンベックスプローブ (5.0/3.5/2.8MHz 60R) HCS-736M
OPU(経膣採卵) プローブ(9.0/7.5/5.0MHz 10R) HCV-7710MV ※受注生産
リニアプローブ(肉質用) (3.0/2.0/1.5MHz 120mm) HLV-7212M ※受注生産
T型プローブ(11.0/8.5/6.0MHz 15mm+25mm) HLS-882MT
付属品 ショルダベルト、ACアダプタ、充電器、バッテリパック、超音波ゲル、取扱説明書
オプション キャリングバック(青)、キャリングバック(緑)、折りたたみ架台、防塵カバー

プローブ

経直腸用プローブ(ドプラ対応プローブ)

黒色で細い形状のプローブ画像
型名 HLV-875M
周波数 10.0/7.5/5.0MHz
幅(センサ部) 50㎜
ケーブル長 2m
ドプラ ドプラ対応プローブ

コンベックスプローブ(ドプラ対応プローブ)

アーチが緩やかなプローブ画像
型名 HCS-736M
周波数 5.0/3.5/2.8MHz
半径(センサ部) 60R
ケーブル長 2m
ドプラ ドプラ対応プローブ

リニアプローブ(ドプラ対応プローブ)

体に当てる面が直線のプローブ画像
型名 HLS-884M
周波数 11.0/8.5/6.0MHz
幅(センサ部) 40mm
ケーブル長 2m
ドプラ ドプラ対応プローブ

マイクロコンベックスプローブ(ドプラ対応プローブ)

コンベックスプローブよりもアーチがきついプローブの画像
型名 HCS-8712M
周波数 9.0/7.5/5.0MHz
半径(センサ部) 12R
ケーブル長 2m
ドプラ ドプラ対応プローブ

OPU(経膣採卵)プローブ ※受注生産

細長い形状のプローブの先端がアーチ形状になっているプローブ画像
型名 HCV-7710MV
周波数 9.0/7.5/5.0MHz
半径(センサ部) 10R
ケーブル長 3m

肉質用プローブ※受注生産

リニアプローブよりも超音波を送受信する部分が長いプローブ画像
型名 HLV-7212M
周波数 3.0/2.0/1.5MHz
半径(センサ部) 120mm
ケーブル長 3m
型名 HLV-7218M
周波数 3.0/2.0/1.5MHz
半径(センサ部) 180mm
ケーブル長 3m

T型プローブ(ドプラ対応プローブ)

短軸と長軸がTの形で繋がっているプローブ画像
型名 HLS-882MT
周波数 11.0/8.5/6.0MHz
半径(センサ部) 15mm+25mm
ケーブル長 2m

ギャラリー

ドプラ(牛)

ドプラ機能で黄体の周辺の血流がオレンジ色になっている画像

部 位   :黄体(血流)
プローブ:HLV-875M
H-res   :Detail2

部 位  :右腎臓・12指腸
プローブ:HCS- 736M
H-res   : Penetration

部 位    :右腎臓・12指腸
プローブ:HCS- 736M
H-res   : Penetration

部 位   :脾臓・腎臓
プローブ:HCS-736M
H-res   :Penetration

部 位    :腱
プローブ:HLV-875M
H-res   :Detail2

部 位     :膀胱
プローブ:HLV-875M
H-res    :Detail2

部位     :膀胱・前立腺
プローブ:HLV-875M
H-res    :Detail2

部 位     :深屈腱、T-靭帯
プローブ:HCS-8712M
H-res    :Penetration

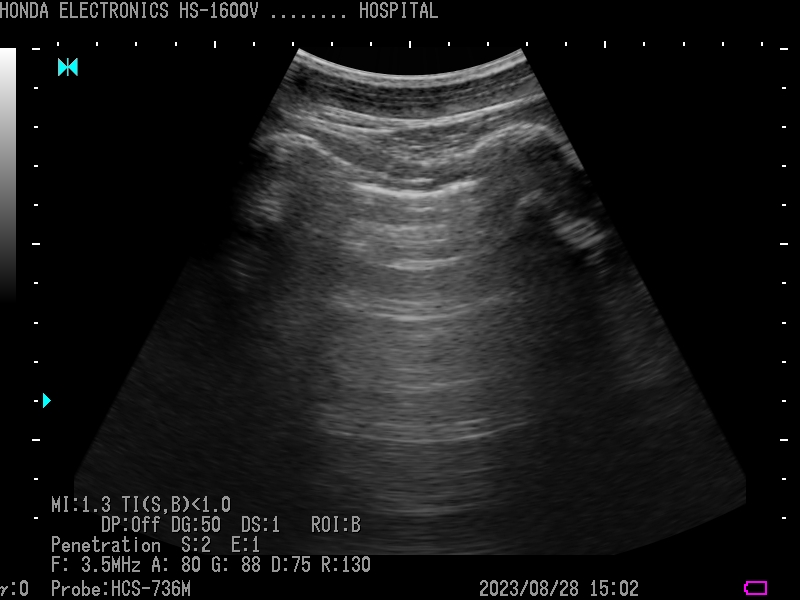

部 位     :肺
プローブ:HCS-736M
H-res    :Penetration

胎児30日
プローブ:HLV-875M
H-res   :Detail2

胎児33日
プローブ:HLV-875M
H-res   :Detail2



胎児39日
プローブ:HLV-875M
H-res   :Detail2

胎児43日
プローブ:HLV-875M
H-res   :Detail2





部位:肝臓
プローブ:HCS-8712M
 H-res  :Detail1

部位:腎臓
プローブ:HCS-8712M
 H-res:Detail2

部位     :心臓
プローブ:HCS-8712M
H-res   :Detail1

部位     :腎臓(プードル)
プローブ:HCS-8712M
H-res    : Penetration

ラクダ

部位     :膀胱
プローブ:HLV-875M
H-res   :Detail2

部位     :黄体嚢胞
プローブ:HLV-875M
H-res   :Detail2

チンパンジー

チンパンジーの子宮のエコー画像

部位     :子宮
プローブ:HCS-7710MV
H-res   :Detail2

検査の様子1-1

チンパンジー(雌)の

生殖器検査の様子。
