HS-103V

HS-103Vの画像。ドプラモードで血流が見える。

製品紹介動画

基本操作紹介動画

概要

HS-103V + HLV-275M 牛 リニア(直腸用)
小売価格  990,000円(税別)
     1,089,000円(税込)

HS-103V + HCS-236M   コンベックス
小売価格  900,000円(税別)
      990,000円(税込)

特徴

HS-103V用プローブ2種類の画像。リニア・コンベックスプローブ。

1. マルチ周波数プローブ

      自社開発のオリジナルプローブ
      診断部位の深さに合わせ、3 種類の周波数
      から選択できます。(いずれかのプローブを選択)

ドプラモードで血流が分かる画像。青と赤で血流の向きが分かる。。

2.ドプラ機能

     カラードプラ(CFM)とパワードプラ(PD)
     機能の搭載で黄体周辺の血流を観察できます。

3. バッテリ駆動

専用の小型バッテリで約3 時間の連続動
作ができます。バッテリ残量確認LED付。

バッテリー単体の画像。4つのランプの点灯数で残量が分かる。

         バッテリ残量表示(右側)

バッテリを本体に入れたまま、ACアダプタで充電している画像。

   ACアダプタを本体に接続し、バッテリを充電

液晶の左下にシネループが表示されてる画像。

4. シネループ機能

最大255 フレームの再生可能。
最適なフレームに合わせ、画像保存ができます。

超音波画像に写っているもの幅を、カーソルを合わせて計っている画像。

5. 計測機能

胎児や黄体の大きさを計測できます。

距離計測
周囲長及
面積計測(楕円/トレース)

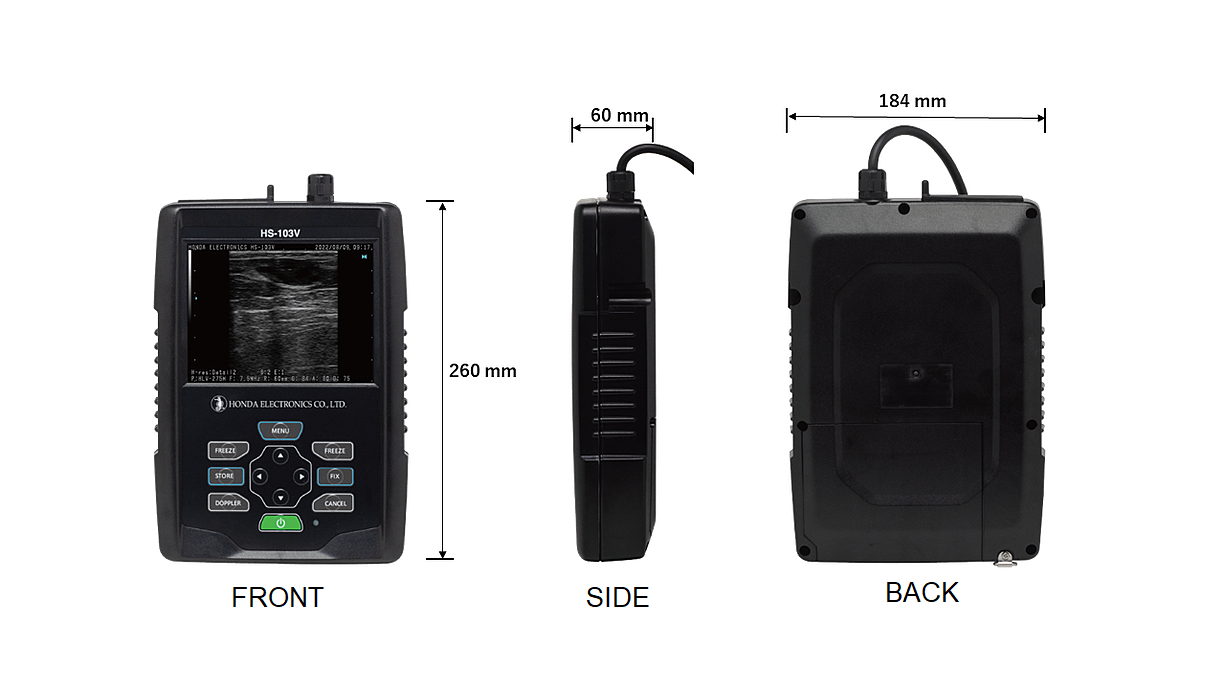

サイズ

(長さ260 mm、厚み60 mm、幅184 mm)

製品を正面、横、後ろから見た画像
日本語メニューが表示されている画面の画像。

日本語メニュー表示

日本語メニュー表示のため、ストレスなく機械操作ができます。

液晶部分のアップされた画像

高輝度・ボンディング液晶

1,000 cd /㎡の高輝度・ボンディング液晶採用で
視認性を向上及び結露を防止します。

ショルダベルトで機械を肩からさげ片手で操作。もう片方の手で牛の直腸から検査をしている画像。

アクティブな使用に便利なショルダベルト

本体上部の蓋を開けた中にある、DVI端子とUSB端子の画像。

外部出力

薬事届出番号
名称:動物用超音波画像診断装置
HS-103V:四動薬第1044号
※仕様は予告なく変更することがあります。

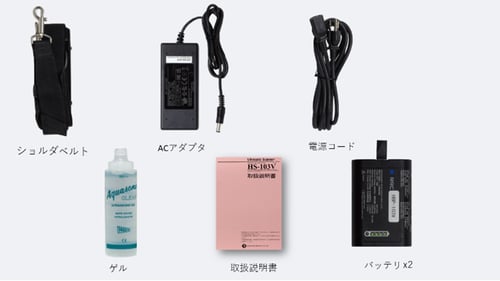

標準附属品

ショルダベルト、ACアダプタ、電源コード、ゲル、取扱説明書、バッテリの画像

オプション品

    充電器

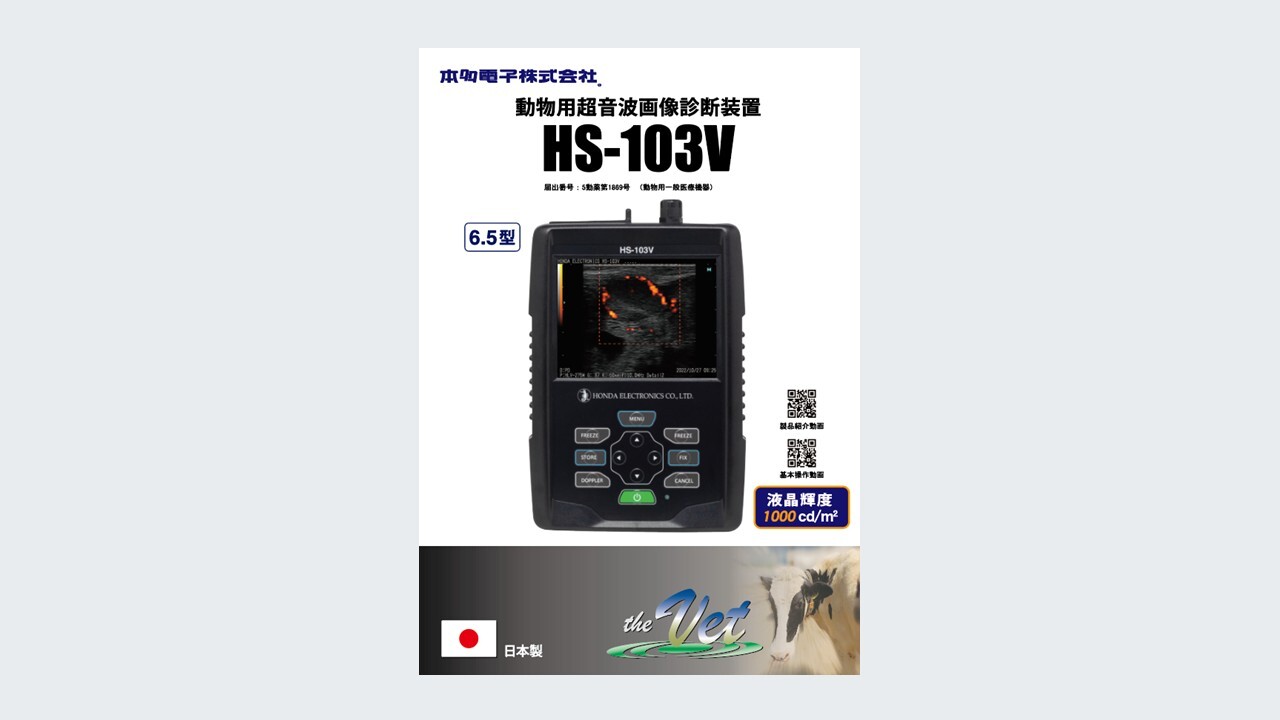

カタログ

カタログ103V日本語202307

無料ダウンロード

こちらのボタンからPDF形式で製品カタログをダウンロードしていただけます。
是非、ご利用ください。

※本装置は、日本国内向けの仕様となっております。

仕様

チャンネル数 96 チャンネル
表示モニタ 6.5 型カラー液晶(640 × 480 VGA)
表示モード

B モード

ドプラ CFM (カラードプラ)、PD (パワードプラ)
レンジ
HCS-236M: 2cm~24cm(1 cm ステップ可変)
HLV-275M: 2cm~16cm(1 cm ステップ可変)
定格超音波周波数

HCS-236M: 2.8、3.5、5.0MHz

HLV-275M: 5.0、7.5、10.0 MHz

音響パワー調整 20-100% (10% ステップ可変)
画像調整

B ゲイン :36 ~ 100 dB(1 dB ステップ可変)
B ダイナミックレンジ:35 ~ 95 dB(1 dB ステップ可変)
ドプラゲイン : 35 ~ 100 (5 ステップ可変)
ドプラスピードレンジ : 1/2、1、2、4、8、16
γカーブ : 2 種類
H-res( 画像処理) : OFF, Detail1, Detail2, Detail3, Mild
Resolution, Penetration, Clarity,
Boundary, Anatomy
ソフト : Off、1 ~ 4 段階
エッジ : Off、1 ~ 3 段階

計測 距離計測            : 1 系統計測
面積、周囲長計測 : 1 系統計測
ヒストグラム計測 : 1 系統計測
診断

牛の胎齢診断(CRL)

データ保存 内部フラッシュメモリに静止画像200 枚、動画10 本
外部入出力 DVI 端子、USB 端子(USB メモリ専用)
防滴保護等級 IPX1
電源 直流10.8 V (専用バッテリで約3 時間使用可能)
寸法 幅184 mm、長さ260 mm、厚み60 mm
質量 1.8 kg (プローブ、バッテリ、ショルダベルトを含む)
プローブ
下記のいずれかを選択
HLV-275M:10.0/7.5/5.0 MHz 50 mm リニア(直腸用)
HCS-236M:5.0/3.5/2.8 MHz 60R コンベックス

届出番号 : 5動薬第1869号

プローブ

経直腸用プローブ(ドプラ対応プローブ)

型名 HLV-275M
周波数 10.0/7.5/5.0MHz
幅(センサ部) 50㎜
ケーブル長 1.8 m
ドプラ ドプラ対応プローブ
型名 HCS-236M
周波数 5.0/3.5/2.8 MHz
半径(センサ部) 60R
ケーブル長 1.2m
ドプラ ドプラ対応プローブ

ギャラリー

       子宮(牛)

部 位   :子宮
プローブ:HLV-275M
H-res   :Detail2

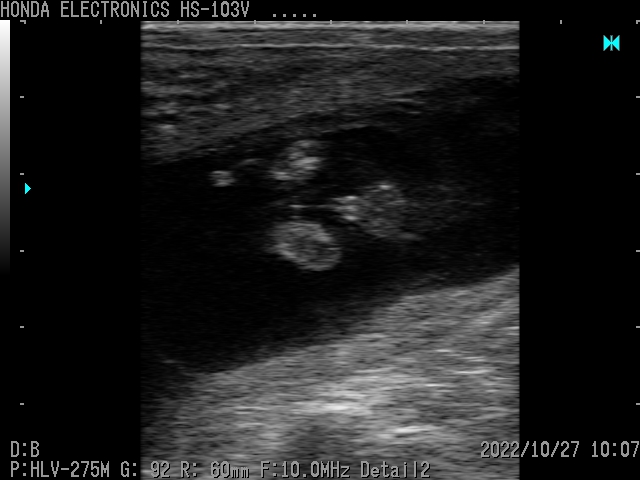

         胎児(牛)

部 位  : 子宮
プローブ  :HLV-275M
H-res    :Detail2

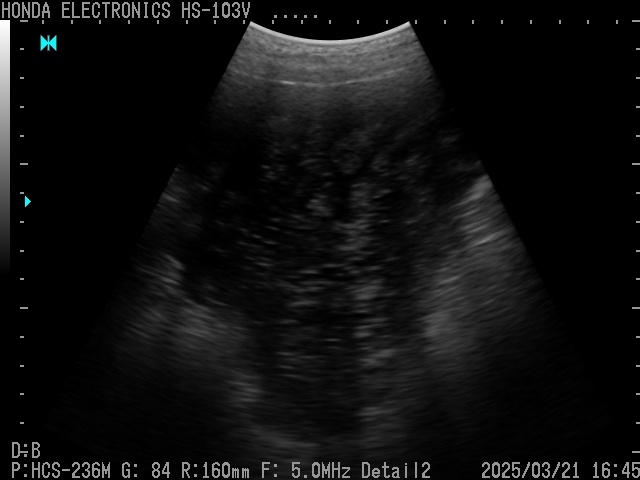

         肝臓(牛)

部位  : 肝臓
プローブ  :HCS-236M
H-res    :Detail2

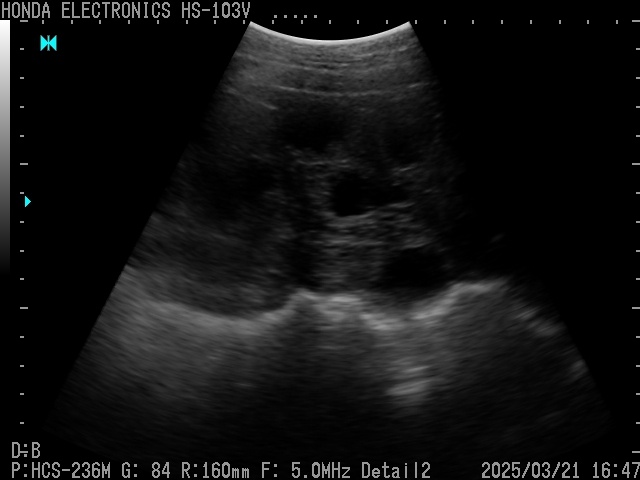

         心臓(牛)

部 位  : 心臓
プローブ  :HCS-236M
H-res    :Detail2

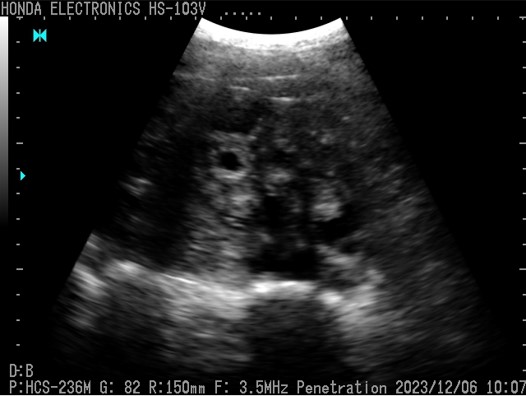

     妊娠20日目(豚)

部 位   :子宮
プローブ:HCS-236M
H-res   :Penetration

豚妊娠画像撮影協力:静岡県中小家畜研究センター

     黄体血流画像(牛)

部 位    :黄体(血流)
プローブ:HLV-275M
H-res   :Detail2

     黄体血流画像(牛)

部 位    :黄体(血流)
プローブ:HLV-275M
H-res   :Detail2

       胎児心臓(牛)

部 位  :心臓
プローブ:HLV-275M
H-res   :Detail2

       卵胞血流(牛)

部 位    :卵巣
プローブ:HLV-275M
H-res   :Detail2

          黄体血流動画(牛)
