HS-2700V　

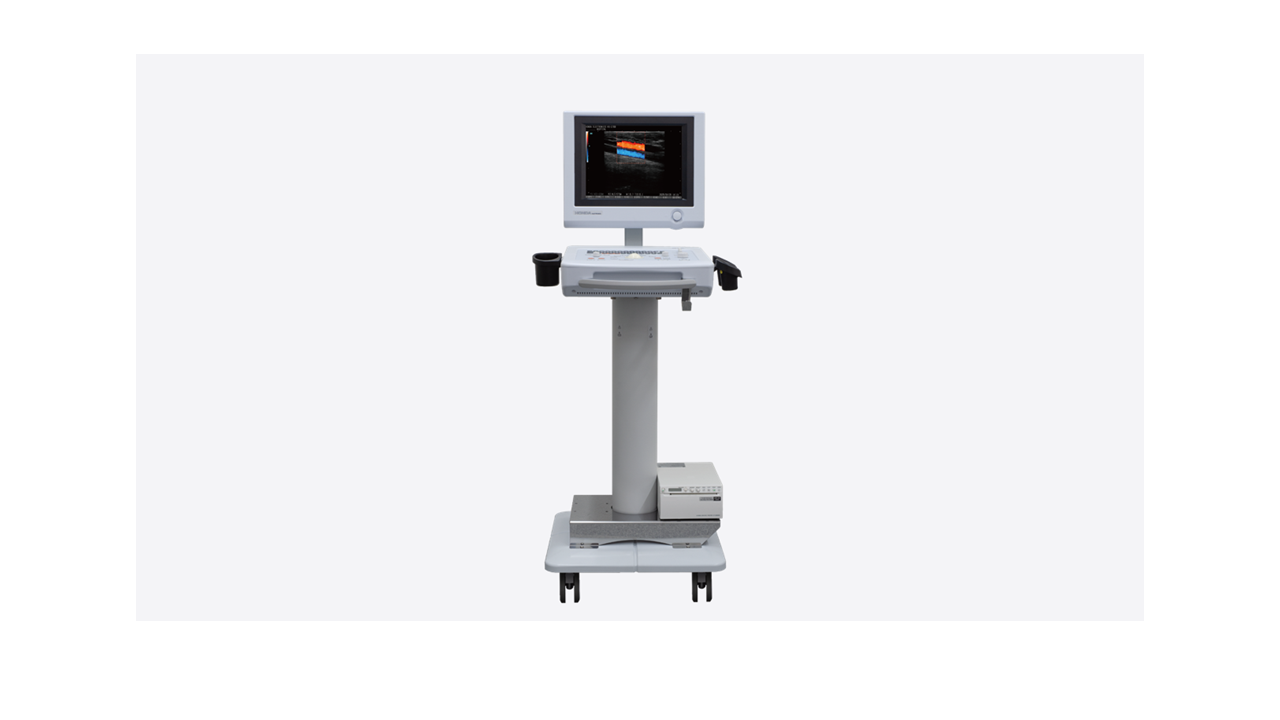

HS-27001
※プリンタは標準構成品に含まれません

概要

届出番号：7動薬第3064号

動画紹介

日本製の小動物向けドプラ超音波診断装置

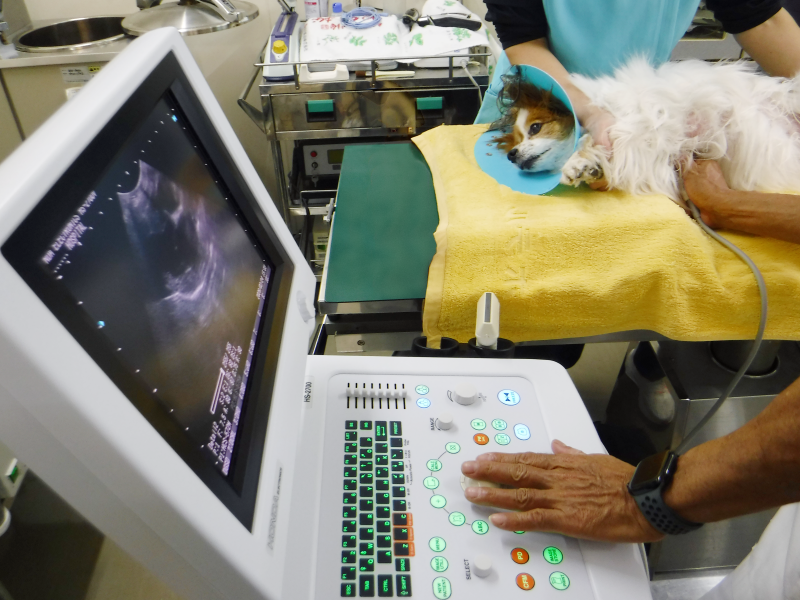

DSCF5728修正-2

  • 12.1型高解像液晶。



  • 日本語メニュー

  • シンプルで操作のしやすいなキーボード設計。

  • H-resによるシャープでスムーズな画像表示。

  • 大きめのキャスター採用で、女性でも容易に移動可能。

超音波画像

超音波診断画像

本多独自の画像処理技術
H-res
先進の画像処理技術を搭載。観察の目的に最適な設定を簡単な操作で実現します。
深部描写に適した設定、浅部の繊細な描写に合わせた設定、コントラストを抑えた設定などを選択できます。

胆嚢、肝臓

胆嚢、肝臓（犬）

膀胱

膀胱（犬）

腎臓

腎臓　（犬）

ドプラモード

HS-2700VはCFM(カラーフローマッピング)とPD(パワードプラ)、ＰＷ（バルスドプラ)3種類のドプラ機能を持っております。

HS-2700 (new)202579_7

CFM(カラーフローマッピング)
 HLS-575M

HS-2700 (new)202579_8

PD(パワードプラ)
プローブ：HCS-436MSC

HS-2700 (new)202579_9

PW(パルスドプラ)
プローブ：HLS-575M

PWモードではドプラ音を確認することができます。

プリセット登録

お気に入りの設定を簡単に登録、呼び出しができます。

犬、牛、馬のボディマーク

ボディマーク

豊富なボディマークを備え、診断部位をわかりやすく保存可能です。
※画像は一例です。

データ保存

USBメモリによるデータ保存

静止画、動画とも外部USBメモリに保存ができ、パソコンでも閲覧が可能です。
本体メモリには最大約200枚の画像が保存できます。

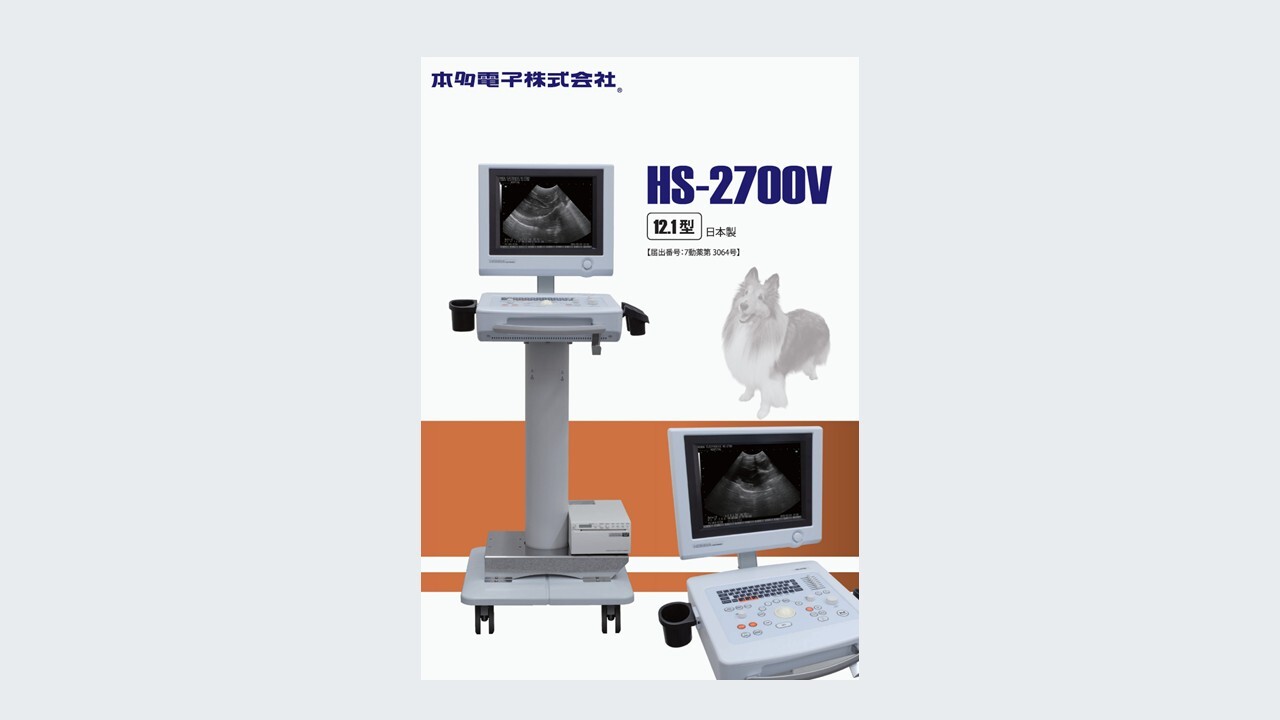

カタログ

HS-2700V

無料ダウンロード

こちらのボタンからPDF形式で製品カタログをダウンロードしていただけます。
是非、ご利用ください。

Read more

仕様

走査方式 リニア/コンベックス電子走査方式
表示モード Bモード, B/Bモード, B/Zモード, B/Mモード, Mモード
レンジ
3.5MHz
5MHz以上

0-2cm　～　0-24cm （1cm ステップ）
0-2cm　～　0-16cm （1cm ステップ）
ビームフォーカス方式 フルデジタル方式
送信4段フォーカス
受信ダイナミックフォーカス
定格超音波周波数 2.8〜10.0MHz（プローブ周波数に対応）
表示モニタ 12.1型カラー液晶
広視野角（水平：170°　垂直：170°）
画像表示 上下反転、左右反転
イメージ調整

Bゲイン, Mゲイン：36〜100dB 1dB ステップ
ダイナミックレンジ：35〜95dB　10dB ステップ（1dB 可変）
STC：8段スライドボリューム
音響パワー：20％〜100％（10％ステップ）
γカーブ：5 種類
H-res（画像処理）:　Off, Detail1,
Detail2,Detail3，Mild

Resolution,Penetration,

Clarity,Boundary, Anatomy
M走査速度：5ステップ
ドプラ CFM (カラーフローマッピング), PD(パワードプラ), PW(パルスドプラ)
シネメモリ 255 フレーム
計測機能

距離、面積・周囲長、体積、Tendon%、ヒストグラム
妊娠週数、速度、LV計測
キャラクター表示 病院名(40字)、患者名(30字)、ID(26字)、年齢、日付、時刻、プローブ名、
レンジ、ゲイン、音響パワー、周波数、ダイナミックレンジ、H-res、フォーカス情報、ドプラゲイン、
スピードレンジ
プローブコネクタ x2 （キーボードで選択）
外形寸法 約500mm（幅）ｘ1,200mm（高さ）ｘ480mm（奥行）
質量 約20kg
電源 100V〜240V　AC 50/60Hz
データ保存 静止画（JPEG） 内部　200枚 （最大） / 外部 USB メモリ
静止画（DICOM） 外部 USB メモリ
動画（AVI）　 内部10本（最大）/外部 USB メモリ
外部入出力 USB メモリーポート　　 x 1
外部ビデオ出力　　　 　 x 1
フットスイッチ入力  x 1
プリンタ制御出力　　 　 x 1
プローブ

リニアプローブ
　10.0/7.5/5.0MHz 50mm　HLS-575M

コンベックスプローブ
　5.0/3.5/2.8MHz 60R HCS-436M, HCS-436MSC

マイクロコンベックスプローブ
　9.0/7.5/5.0MHz 20R HCS-572M
付属品 ACアダプタ、電源コード、超音波ゲル、取扱説明書

プローブ

マイクロコンベックスプローブ

型名 HCS-572M
周波数 9.0/7.5/5.0MHz
半径(センサ部) 20R
ケーブル長 2m

リニアプローブ

型名 HLS-575M
周波数 10.0/7.5/5.0MHz
幅(センサ部) 50mm
ケーブル長 2.2m

コンベックスプローブ

型名 HCS-436M
周波数 5.0/3.5/2.8MHz
半径(センサ部) 60R
ケーブル長 2m
型名

HCS-436MSC

※単結晶プローブ
周波数 5.0/3.5/2.8MHz
半径(センサ部) 60R
ケーブル長 2m

ギャラリー

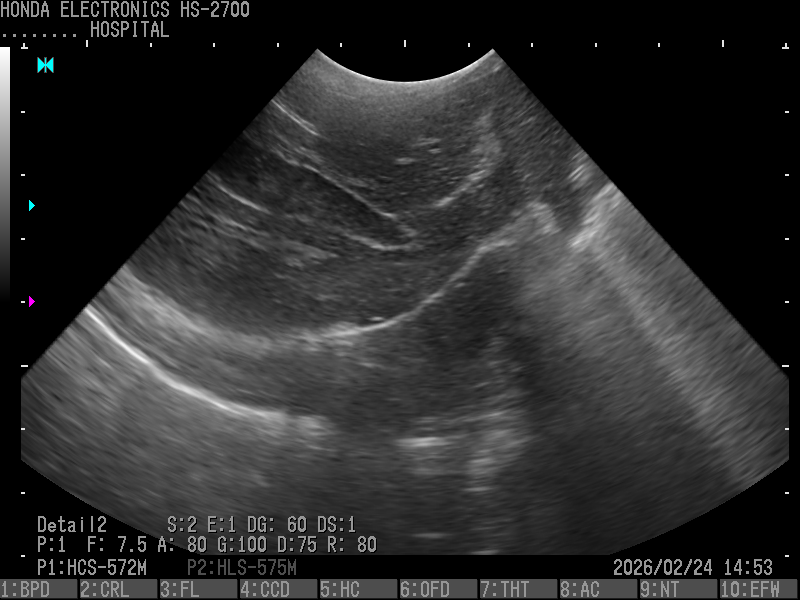

1胆嚢、肝臓

1．胆嚢、肝臓（パピヨン・10歳）

　プローブ：HCS-572M

　H-res：Detail2

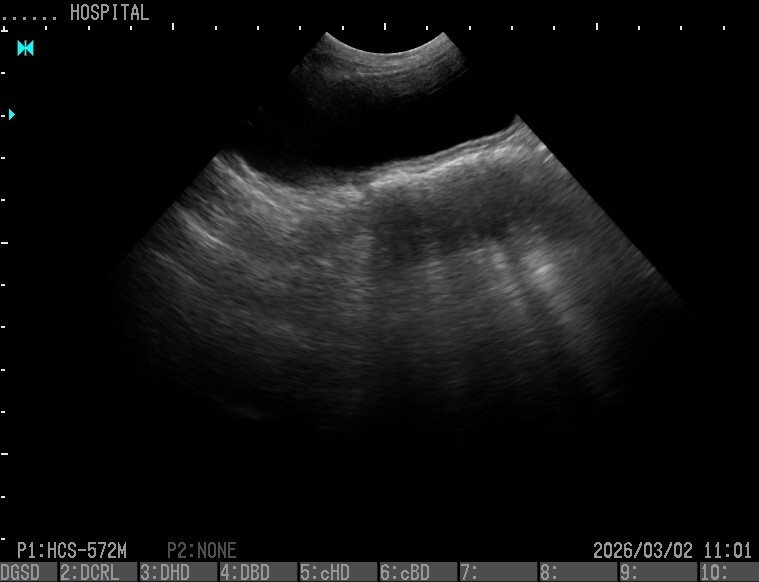

膀胱

2．膀胱（中型犬）

　プローブ：HCS-572M

　H-res：Detail2

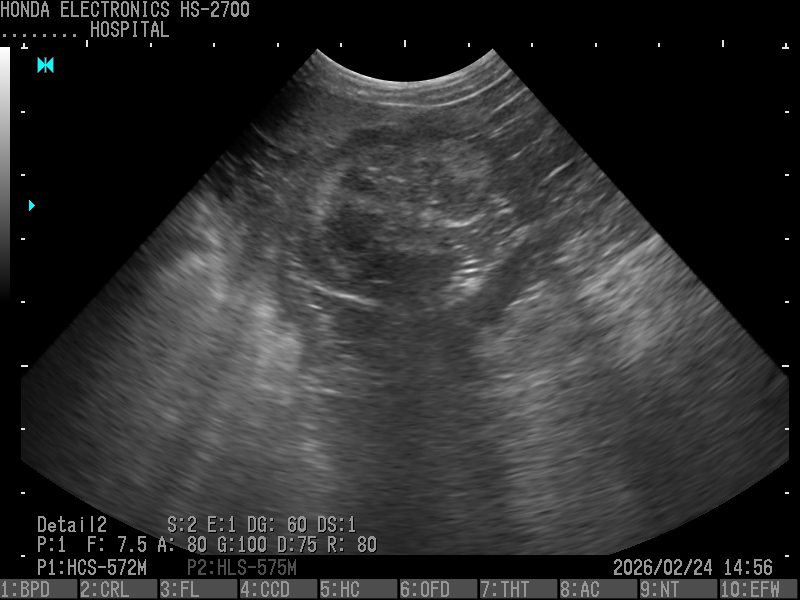

腎臓

3．腎臓(パピヨン・10歳)

    プローブ：HCS-572M

  　H-res：Detail2



➄肝臓

4．腎臓(パピヨン・10歳)

    プローブ：HCS-572M

  　H-res：Detail2

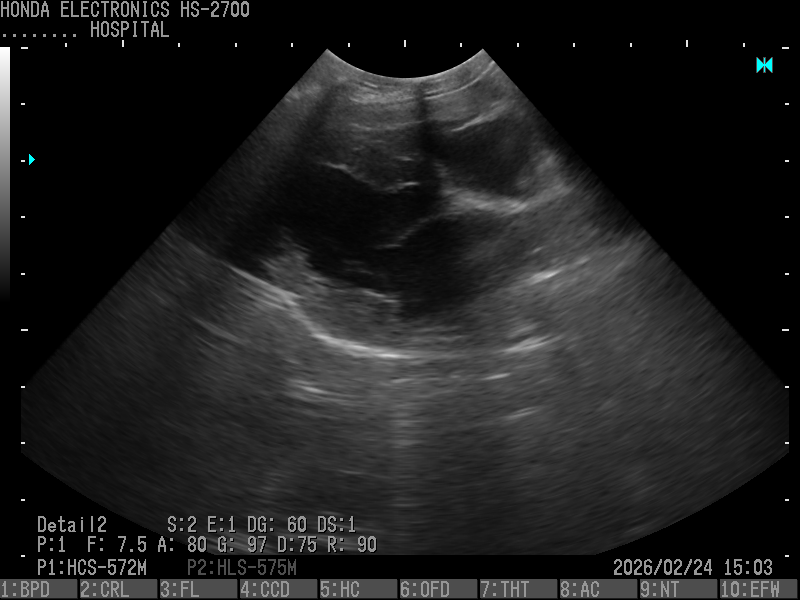

心臓

3．心臓(パピヨン・10歳)

    プローブ：HCS-572M

  　H-res：Detail2
