HS-2200

img_thum_medical_hs2200

特長

HS-2200(12.1型液晶)は超音波診断に必要な機能を一つのパッケージにまとめたポータブル型マシン。どんな場所へも持ち運びが容易だから、さまざまなケースの診断に柔軟に対応でき、検査の可能性を広げます。扱いやすくスピーディな操作性はこのクラスでもトップレベルです。

img_product_medical_category_animal_lineup_apparatus_HS-2700_02

トップクラスの超音波画像

ポータブルでありながら、超音波診断画像はトップクラスの画質であり、
診断部位の状況を細部までくっきりと映し出すことを可能にしました。

本多独自の画像処理技術
H-res(Our Resolution Technology)

*骨、筋肉など組織の繋がりを重視するならBoundary
*腹部などの深部の描写に適したPenetration
*体表部の細かな描写を確認するなら Resolution
*血管内のノイズ信号をを抑えたClarity
*画像処理効果を抑えたMild
*画像処理のないダイレクトなOFF

優れた操作性

ポータブル型でも機能性は大型タイプと同レベル。キーボード配置など、その扱いやすさでもストレスを感じさせません。

どんな場所でもスムーズに

持ち運びやすいポータブル設計は、院内移動はもちろん、往診や出張検診の際も便利です。

プリセット機能

簡単なメニュー操作でラクラク設定。よく使う設定はプリセット機能に保存が可能で、いつでも簡単に呼び出せます。

アウトプット

PCモニターとTVモニターの2種類の信号形式に対応しています。

USBメモリー

静止画、動画とも外部USBメモリーに保存ができ、パソコンでの閲覧が可能です。本体メモリーには最大約100枚の画像が保存できます。

薬事認証番号
超音波診断装置
HS-2200:225AHBZX00034000号

※仕様は予告なく変更することがあります。

カタログ

product_medical_category_human_catalog_01

無料ダウンロード

こちらのボタンからPDF形式で製品カタログをダウンロードしていただけます。
是非、ご利用ください。

※本装置は、日本国内向けの仕様となっております。

仕様

走査方式 リニアコンベックス電子走査方式
表示モード Bモード、B/Bモード、B/Mモード、Mモード、B/Zモード
レンジ
3.5MHz
5MHz以上

0〜2-24cm(1cmステップ可変)
0〜2-16cm(1cmステップ可変)

ビームフォーカス方式 フルデジタル方式
送信4段フォーカス
受信ダイナミックフォーカス
定格超音波周波数 2.8〜12.5MHz
表示モニター 12.1型カラー液晶
広視野角(水平:170° 垂直:170°)
画像表示 上下反転、左右反転
イメージ調整 Bゲイン, Mゲイン:36〜100dB 1dB ステップ
ダイナミックレンジ:35〜95dB 10dB ステップ(1dB調整可)
STC:8段階スライドボリューム
音響パワー:20〜100%(10%ステップ)
γカーブ:5 種類
H-res(画像処理):OFF, Detail1, Detail2, Mild, Detail3,
Resolution, Penetration, Clarity, Boundary
M走査速度:5ステップ
シネメモリー 255 フレーム
計測機能 距離、面積、周囲長、体積、股関節角度、ヒストグラム、
妊娠週数、速度、LV計測
キャラクター表示 病院名(40文字)、患者名(35文字)、ID(29文字)、年齢、性別、
DOB(誕生日)、日付、時刻、プローブ名、
レンジ、ゲイン、音響パワー、周波数、ダイナミックレンジ、ガンマ、
H-res、グレースケール、フォーカス情報
プローブコネクタ x2(キーボードで選択)
外形寸法 335mm(幅)x200mm(奥行き)x380mm(高さ): キーボード閉時
335mm(幅)x500mm(奥行き)x380mm(高さ) : キーボード開時
質量 約11kg
電源 100〜240V 50/60Hz 150VA
データ保存数 静止画像(JPEG) 内部100枚(最大)/外部USBメモリ
静止画(DICOM) 外部USBメモリ
動画(AVI) 外部USBメモリ
外部出入力 外部ビデオ出力 (2CH) 、 アナログRGB出力、 USBメモリーポート
プリンターリモート制御出力、 フットスイッチ入力
プローブ コンベックスプローブ (5.0/3.5/2.8MHz 60R) HCS-536M
リニアプローブ (10.0/7.5/5.0MHz 50mm) HLS-575M
リニアプローブ(11.0/8.5/6.0MHz 40mm)HLS-584M
リニアプローブ (12.5/10.0/7.5MHz 30mm) HLS-513M
マイクロコンベックスプローブ(9.0/7.5/5.0MHz 12R)HCS-5712M
マイクロコンベックスプローブ(直腸用 170°)
(9.0/7.5/5.0/MHz 10R)HCS-5710MR
マイクロコンベックスプローブ(経膣用120°)
(9.0/7.5/5.0MHz 10R) HCS-5710MV
その他オプション ビデオプリンター、フットスイッチ、カセット、ウォーターバック(注1)

薬事認証番号:第225AHB2X00034000号
(注1)HLS-575M、HLS-475M用

プローブ

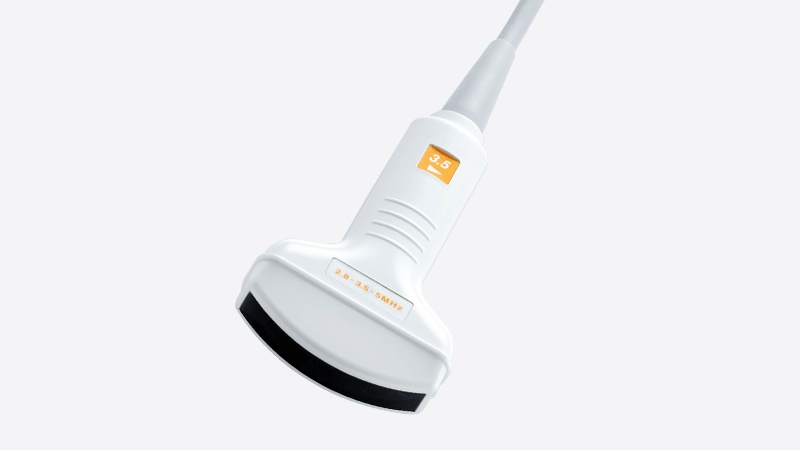

コンベックスプローブ

img_thum_medical_hcs-536m
型名 HCS-536M
周波数 5.0/3.5/2.8MHz
半径(センサ部) 60R
ケーブル長 2.2m

リニアプローブ

img_thum_medical_hls-575mvet
型名 HLS-575M
周波数 10.0/7.5/5.0MHz
幅(センサ部) 50mm
ケーブル長 2.2m
img_thum_medical_hls-584m
型名 HLS-584M
周波数 11.0/8.5/6.0MHz
幅(センサ部) 40mm
ケーブル長 2.2m
img_thum_medical_HLS-513M
型名 HLS-513M
周波数 12.5/10.0/7.5MHz
幅(センサ部) 30㎜
ケーブル長 2.2m

経膣用プローブ(ヴァギナルプローブ)

img_thum_medical_HCS-5710MV
型名 HCS-5710MV
周波数 9.0/7.5/5.0MHz
半径(センサ部) 10R
ケーブル長 2.2m

マイクロコンベックスプローブ

img_thum_medical_hcs-5712m
型名 HCS-5712M
周波数 9.0/7.5/5.0MHz
半径(センサ部) 12R
ケーブル長 2.2m

経直腸用(レクタルプローブ)

img_thum_medical_hcs-5710mr
型名 HCS-5710MR
周波数 9.0/7.5/5.0MHz
半径(センサ部) 10R(170°)
ケーブル長 2.2m

ギャラリー

コンベックスプローブ(HCS-536M)

1934_file

部位:肝臓
H-res:Penetration

1935_file

部位:腎臓
H-res:Detail1

リニアプローブ(HLS-584M)

1928_file

部位:肩
H-res:Boundary

1929_file

部位:肘
H-res:Boundary

1931_file

部位:中指の腱(短軸)
H-res:Resolution

1933_file
部位:中指の腱(長軸)
H-res:Boundary
1927_file

部位:甲状腺
H-res:Resolution
