W-357BMシリーズ 【高周波セパレート型】

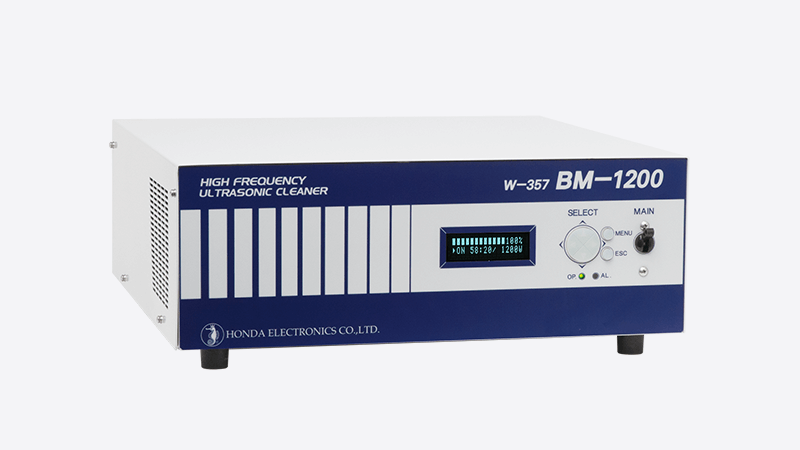

BM発振器

   1MHzの超音波洗浄でサブミクロンのパーティクルを除去します

用途(バッチ洗浄機)

・磁気ヘッド洗浄
・シリコンウェーハ洗浄
・サファイアウェーハ洗浄
・半導体デバイス加工後の洗浄
・ハードディスク洗浄
・ダメージの出やすいアルミや鏡面研磨品等の洗浄

バッチ層挿絵

対象の汚れ

・パーティクル
・フラックス
・薬液

特長

・デジタル制御により、安定した発振が可能です。
・多彩なインターフェースにより、洗浄装置に合わせた制御が可能です。
・1W単位での超音波出力調整が可能です。

仕様

発振器

型式 W-357BM-600 W-357BM-1200
発振方式 単周波発振
定格出力 600W 1200W
出力可変範囲 100W~600W 200W~1200W
公称発振周波数 1MHz
電源入力 AC200V〜240V
単相 50/60Hz 1200VA
AC200V〜240V
単相 50/60Hz 2400VA
表示 VFD(蛍光表示管)16文字x2行
インターフェース アナログ出力 4-20mA電流出力
接点出力 3点 アラーム出力、発振検出出力、電源ON出力
外部駆動入力 2点 センサ入力、リモート入力
RS485通信 MODBUS®プロトコル、RTUモード *1
外形寸法(突起部は除く、ゴム足を含む)
WxDxHmm
220×360×143 360×360×143
質量  5kg 7kg

●使用周囲環境:温度:5~40℃ 湿度:5~80%(ただし結露無きこと)
●電源コード長:3m

高周波利用設備許可申請の届出が必要
*1 MODBUSは、シュナイダーエレクトリックユーエスエーインコーポレーテッドの登録商標です。

振動子ユニット

ご要望に応じて特注振動子ユニットの製作も承ります。
 ・最大許容入力:600W/1200W/1800W/2400W/3000W/3600W
 ・対応ウェーハ:6インチ/8インチ/12インチ

BM_振動版

F Type | 振動板タイプ







型式

W-357BM-600F

W-357BM-1200F
発振器 型式 W-357BM-600 W-357BM-1200
最大許容入力 600W 1200W
公称駆動周波数 1MHz
有効輻射面
W×Dmm
135×160 272×154
外形寸法
W×D×Hmm(配線、配管を含まず)
250×220×68 355×245×68
材質 板:SUS316L 表面電解研磨
質量 3.3kg 7kg
対応ウェーハサイズ 6 inch 8 inch
振動子コード長 5m 5m×2

●接液部材質:振動板:SUS316L
●使用液温度範囲:5~80℃
●振動子:PZT

BM_槽

S Type | 槽タイプ



型式 W-357BM-600S W-357BM-1200S
発振器 型式 W-357BM-600 W-357BM-1200
最大許容入力 600W 1200W
公称駆動周波数 1MHz
有効輻射面
W×Dmm
135×160 135×160 2ヶ所
寸法
W×D×Hmm
(突起部を除く)
外形 302×296×372(ゴム足含む) 496×336×372(ゴム足含む)
槽内 248×236×252 442×276×252
材質 槽:SUS316L  パッキン:バイトン、PTFE
ドレインバルブ 1/2 inch
質量 11.6kg 18kg
対応ウェーハサイズ 6 inch 6 inch ×2
振動子コード長 5m 5m×2

●接液部材質:振動板、槽:SUS316L パッキン:PTFE 給水/排水用ニップル:SUS304
●使用液温度範囲:5~80℃
●振動子:PZT
