WSCシリーズ【超音波洗浄機セパレート型】
概要
FM+AM発振方式で洗浄ムラの軽減と省エネを実現
特長
●FM(周波数変調)+AM(出力変調)を採用。
洗浄ムラを軽減した、高効率の省エネタイプです。
●発振器の寸法および質量は従来機(当社比)の1/3サイズでコンパクト化を実現しました。
●同一仕様振動子ユニットに交換する場合、発振器の調整が不要で、メンテナンスが容易です。
FM+AM発振方式
FM変調とは、超音波の周波数を連続的に変化させること、AM変調は出力を変化させることです。このFM+AM発振は、槽内の超音波を均一化し、洗浄ムラを軽減し、洗浄物、液種や液深の負荷変動に強いという効果があります。
仕様

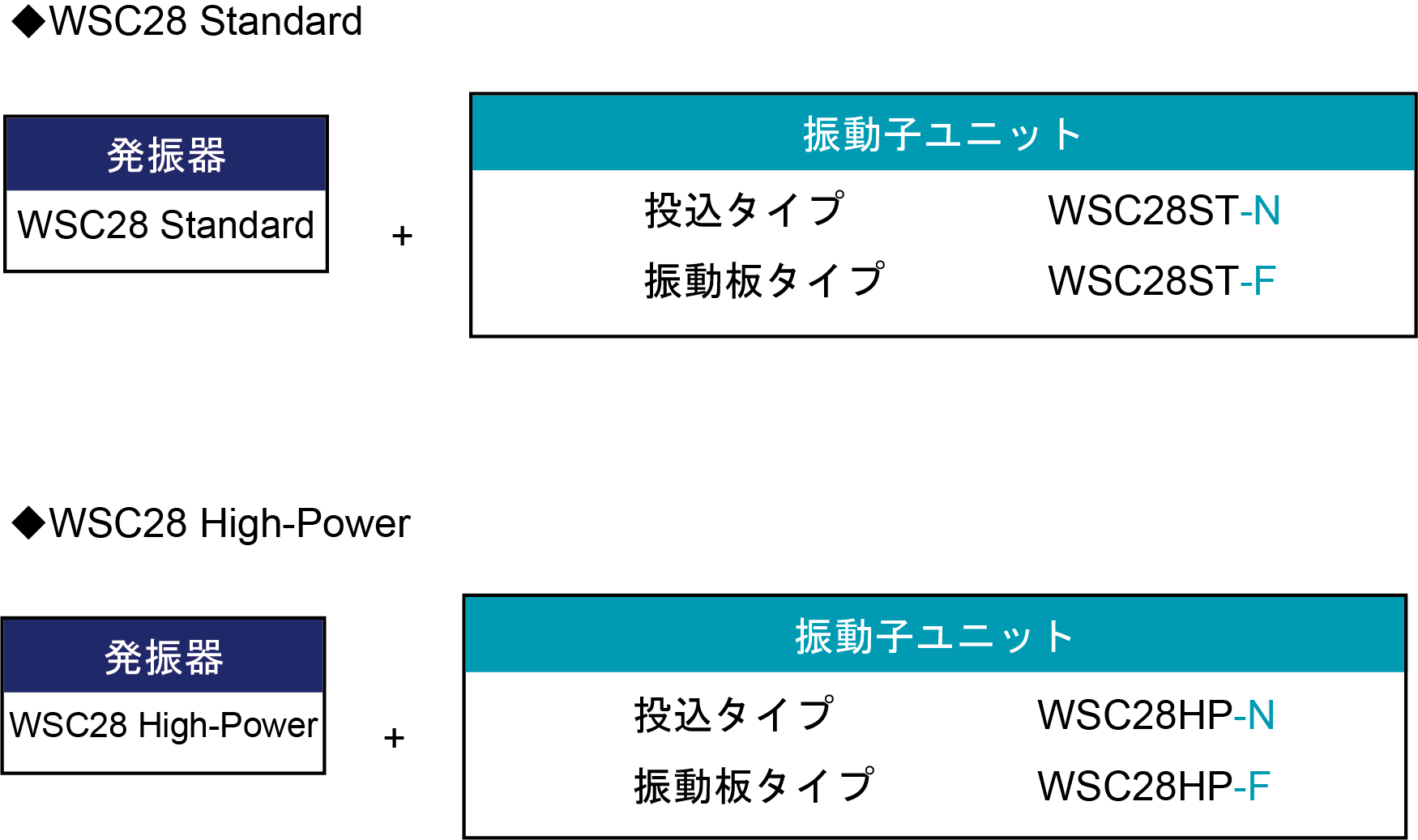

【組み合わせ例】
発振器
型式 | WSC28 | WSC40 | ||
タイプ | Standard | High-Power | Standard | High-Power |
発振方式 | FM + AM変調 | |||
最大出力 (平均出力) |
600W (200W) |
1200W (400W) |
600W (200W) |
1200W (400W) |
公称発振周波数 | 28kHz | 40kHz | ||
電源入力 | AC200~230V 単相 50/60Hz | |||
300VA | 600VA | 300VA | 600VA | |
外形寸法 WxDxHmm |
210×250×107 (突起部は除く、ゴム足を含む) |
|||
質 量 | 3.6kg |
●I/Oインターフェース リモート機能:超音波発振ON/OFF(接点入力)
出力機能:異常時の警報出力(リレー接点出力:異常時開放 / 短絡選択可)
●出力可変範囲:0~100%連続可変
●使用周囲環境:温度:5~40℃、湿度:5~80%(ただし、結露無きこと)
●電源コード長:3.5m
●オプション品:I/Oリモートケーブル(5m)、振動子接続端子台
振動子ユニット
N Type | 投込タイプ
型式 | NST-28SC | NHP-28SC | NST-40SC | NHP-40SC |
タイプ | Standard | High-Power | Standard | High-Power |
発振器 型式 | WSC28 Standard |
WSC28 High-Power |
WSC40 Standard |
WSC40 High-Power |
最大許容入力 | 600W | 1200W | 600W | 1200W |
公称発振周波数 | 28kHz | 40kHz | ||
有効輻射面 WxDmm |
350x200 | 420x300 | 350x200 | 420x300 |
外形寸法 WxDxHmm (突起部を除く) |
350x200x100 | 420x300x100 | 350x230x75 | 420x300x75 |
材質 | ケース:SUS304 (特注にてSUS316L 対応可) | |||
質 量 | 8kg | 14kg | 7kg | 12kg |
●最高使用液温度:80℃
●振動子:ボルト締めランジュバン型振動子
●振動子コード長:2.5m(ブレード部 2m) + 出力コード 3.5m
F Type | 振動板タイプ
型式 | FST-28SC | FHP-28SC | FST-40SC | FHP-40SC |
タイプ | Standard | High-Power | Standard | High-Power |
発振器 型式 | WSC28 Standard |
WSC28 High-Power |
WSC40 Standard |
WSC40 High-Power |
最大許容入力 | 600W | 1200W | 600W | 1200W |
公称発振周波数 | 28kHz | 40kHz | ||
有効輻射面 | 350x200 | 420x300 | 350x200 | 420x300 |
外形寸法 WxDxHmm (配線を含まず) |
390x240x71 t=3mm |
460x340x71 t=3mm |
390x240x57 t=3mm |
460x340x57 t=3mm |
材質 | 板:SUS304(特注にてSUS316L対応可能) パッキン:EPDM t=3mm(特注にてバイトン等対応可) |
|||
質 量 | 5kg | 9kg | 4kg | 8kg |
●最高使用液温度:100℃
●振動子:ボルト締めランジュバン型振動子
●振動子コード長:3.5m + 出力コード 3.5m
*ご要望に応じて、減圧などの特注仕様の振動子ユニットを製作いたします。
