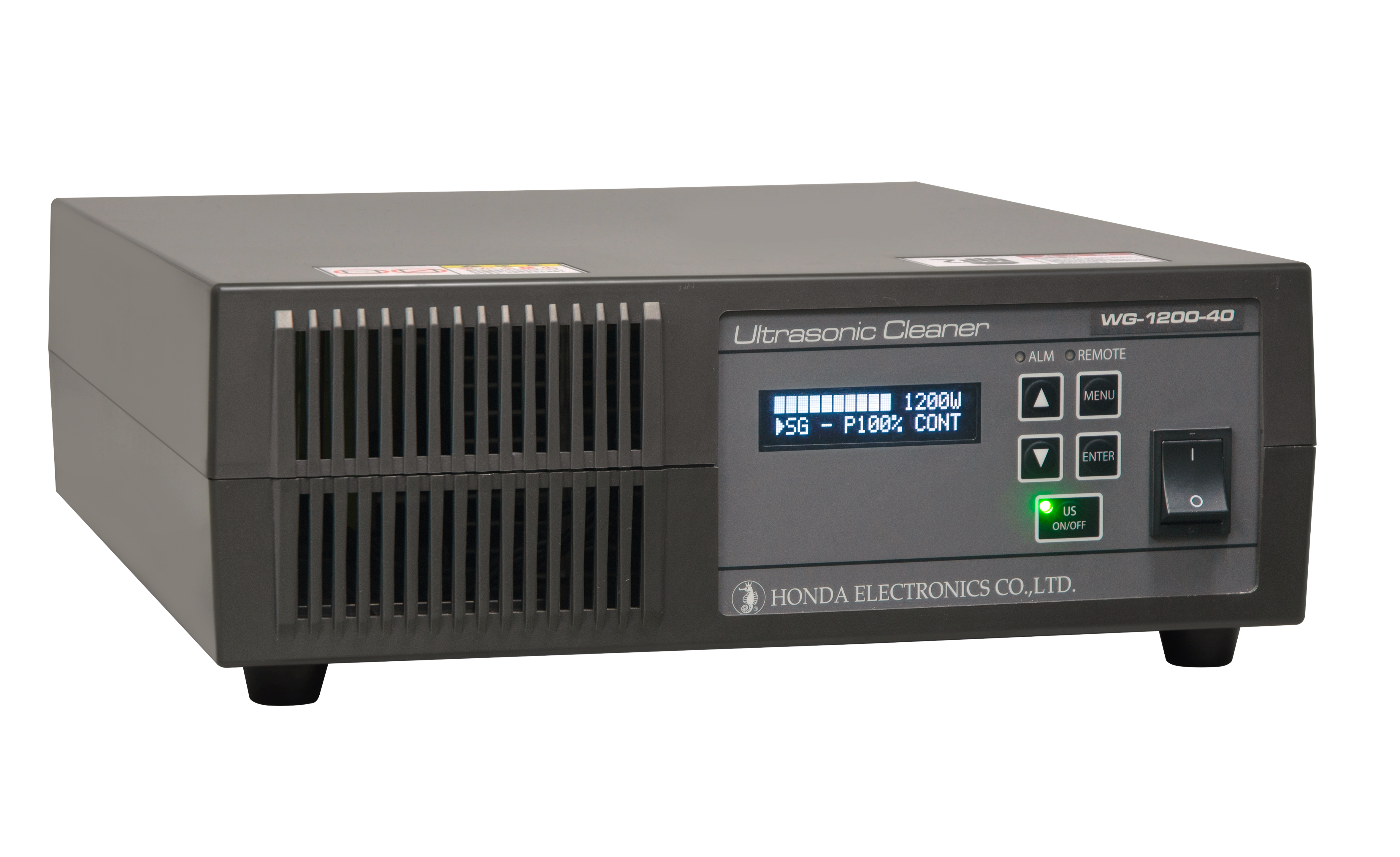

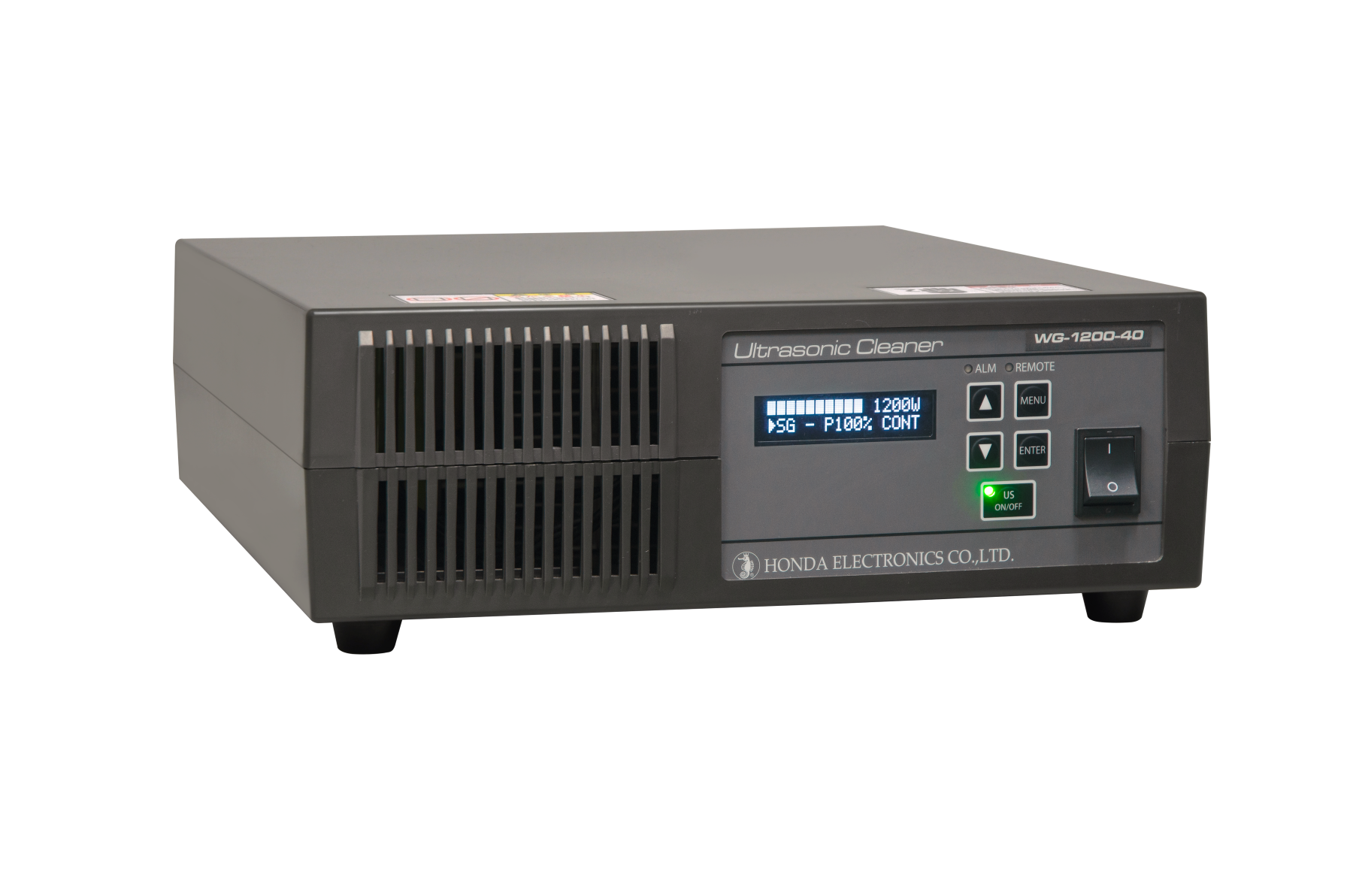

WGシリーズ【超音波洗浄機セパレート型】WG-600-28/WG-600-40/WG-1200-28/WG-1200-40
_%E8%BB%BD.png)
製品の特長
多彩な洗浄に効率性もアップ
オールインワンの高機能スタンダードモデル
新たな発振モードの追加で多彩な洗浄が可能に
4つの発振モードにAM発振モードを組み合わせることで、8つの発振モードを選択できるようになりました。
これにより、従来機と比べ多種多様なワークや汚れに対応し、洗浄ムラを軽減します。
1.近接2周波切替発振
キャビテーションの停留を抑制し、遠方まで超音波を伝播させます。
ポンピング作用により、細管内部やスルホール基板の洗浄に適します。
2.FM発振
周波数変調による定在波位置の移動で洗浄ムラを解消します。
キャビテーション発生位置が変化するため、ワークへのダメージが軽減されます。
3.単周波発振
強力なキャビテーションが発生し、頑固な汚れの洗浄に適しています。
4.パルス発振
単周波の出力変調断続発振により、ソフトな洗浄や脱気促進に有効です。
5.AM発振
AM変調で各発振モードの出力を変化させ、ワークや汚れに対して細やかな設定が可能になりました。
メンテナンス性の向上
オートチューニング機能により、同一仕様振動子ユニット交換時に現場での発振器の調整が不要です。
用途
金属・機械加工部品洗浄 精密機械加工部品洗浄
プリント基板洗浄 太陽電池関連部品洗浄
HDD部品洗浄 LCD部品洗浄 光学部品洗浄
半導体関連部品洗浄 食品器具・医療器具洗浄
主に、28kHzは頑固な汚れの強力洗浄に、40kHzは洗浄ムラやダメージが少ない精密洗浄に適しています。
仕様

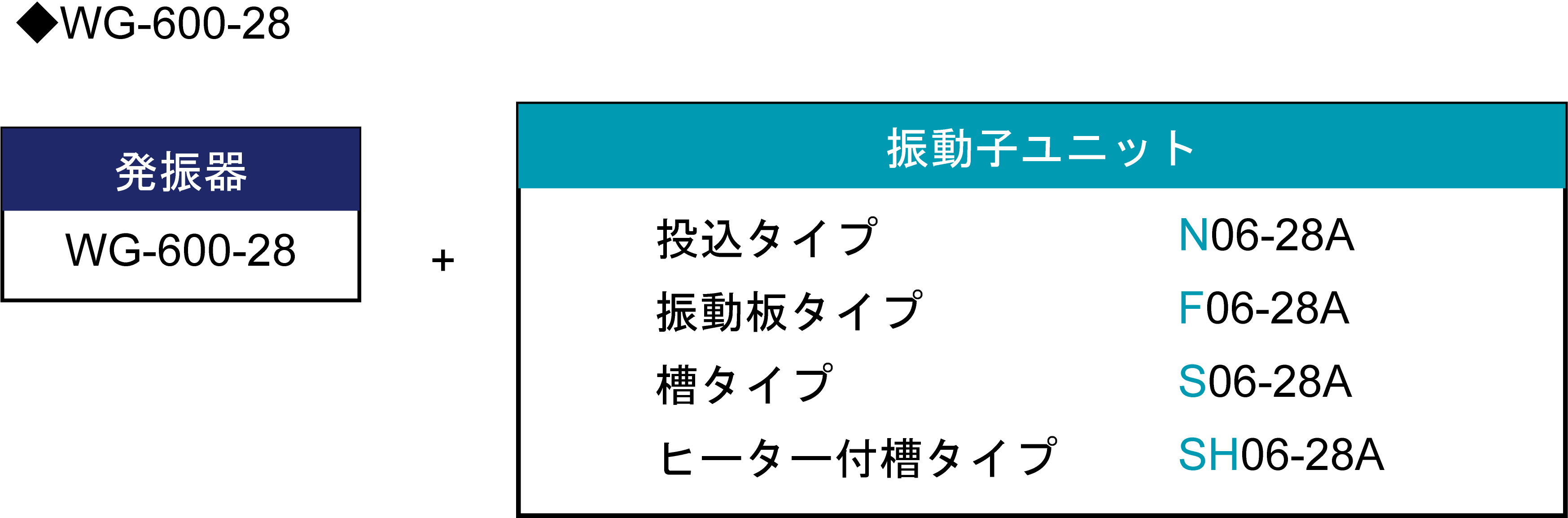

【組み合わせ例】
発振器
| 型式 | WG-600-28 | WG-600-40 | WG-1200-28 | WG-1200-40 | |
| 発振方式 |
近接2周波切替発振（DUAL） |
||||
|
定格出力
|
DUAL/FM | 400W | 800W | ||
| SINGLE | 600W | 1200W | |||
| PULSE | 375W | 750W | |||
| 公称発振周波数 | 28kHz | 40kHz | 28kHz | 40kHz | |
| 電源入力 | AC200V,220V、230V、240Vより 選択（注文時） 単相50/60Hz 1200VA |
AC200V,220V、230V、240Vより 選択（注文時） 単相50/60Hz 2400VA |
|||
|
インターフェース
|
アナログ出力 | 4-20ｍA電流出力 | |||
| 接点出力 | 2点 アラーム出力、発振検出出力 | ||||
| 外部駆動入力 | 超音波発振 ON/OFF (接点入力) | ||||
| RS485通信 | MODBUS®プロトコル、RTUモード*2 | ||||
| 外形寸法 WxDxHmm |
336ｘ400ｘ125 （突起部は除く、ゴム足含む） |
||||
| 質量 | 5.4kg | 5.4kg | 6.8kg | 5.4kg | |
●DUAL/FM周波数変調幅：中心周波数±1kHz
●出力可変範囲：1～100%
●出力表示：出力電力(W)、エラーメッセージ
●タイマー：1～90分(1分単位)、連続運転
●使用周囲環境：温度：5～40℃、湿度：5～80%（ただし結露無きこと）
●電源コード長：3.5m
●オプション品：振動子接続端子台
*1 AM変調は各発振モードと組み合わせて使用します
*2 RS485通信により各種設定と動作状況の確認が可能です。
振動子ユニット
*ご要望に応じて、減圧などの特注仕様の振動子ユニットを製作いたします。
N Type ｜ 投込タイプ
| 型式 | N06-28A | N06-40A | N12-28A | N12-40A |
| 発振器 型式 | WG-600-28 | WG-600-40 | WG-1200-28 | WG-1200-40 |
| 最大許容入力 | 600W | 1200W | ||
| 公称発振周波数 | 28kHz | 40kHz | 28kHz | 40kHz |
| 有効輻射面 | 350ｘ200 | 420ｘ300 | ||
| 寸法 WxDxHmm （突起部を除く） |
350ｘ200ｘ100 | 350x200x75 | 420x300x100 | 420x300x75 |
| 材質 | ケース：SUS304 (特注にてSUS316L 対応可） | |||
| 質 量 | 14kg | 11kg | 18kg | 14kg |
●使用液温度範囲：5～80℃
●振動子：ボルト締めランジュバン型振動子
●振動子コード長：2.5m(ブレード部 2m) + 出力コード 3.5m
F Type ｜ 振動板タイプ
| 型式 | F06-28A | F06-40A | F12-28A | F12-40A |
| 発振器 型式 | WG-600-28 | WG-600-40 | WG-1200-28 | WG-1200-40 |
| 最大許容入力 | 600W | 1200W | ||
| 公称発振周波数 | 28kHz | 40kHz | 28kHz | 40kHz |
| 有効輻射面 | 350ｘ200 | 420ｘ300 | ||
| 寸法 WxDxHmm （突起部を除く） |
390ｘ240ｘ83 t=3㎜ |
390x240x57 t=3㎜ |
460x340x83 t=3㎜ |
460x340x57 t=3㎜ |
| 材質 | 板：SUS304（特注にてSUS316L対応可） パッキン：EPDM ｔ＝3mm（特注にてバイトン等対応可） |
|||
| 質 量 | 10kg | 8kg | 16kg | 13kg |
●使用液温度範囲：5～100℃
●振動子：ボルト締めランジュバン型振動子
●振動子コード長：3.5m + 出力コード 3.5m
S Type ｜ 槽タイプ
| 型式 | S06-28A | S06-40A | S12-28A | S12-40A | |
| 発振器 型式 | WG-600-28 | WG-600-40 | WG-1200-28 | WG-1200-40 | |
| 最大許容入力 | 600W | 1200W | |||
| 公称駆動周波数 | 28kHz | 40kHz | 28kHz | 40kHz | |
| 有効輻射面 | 370x250 | 500x300 | |||
|
寸法
WxDxHmm （突起部を除く） |
外形 | 422ｘ302ｘ405 (ゴム足含む） |
550ｘ350ｘ402 (ゴム足含む） |
||
| 槽内 | 370ｘ250ｘ250（23L) | 500ｘ300ｘ224（35L) *1 | |||
| 材質 | 槽：SUS304（特注にてSUS316L対応可） | ||||
| ドレインバルブ | Rc 1/2 | Rc 3/4 | |||
| 質量 | 22kg | 19kg | 39kg | 34kg | |
■付属品：フタ
●使用液温度範囲：5～100℃
●振動子：ボルト締めランジュバン型振動子
●振動子コード長：3.5m
●オプション品：洗浄カゴ(KG10F、KG11T)
*1水はけを良くするために傾斜が付いています。
SH Type ｜ ヒーター付槽タイプ
| 型式 | SH06-28A | SH06-40A | SH12-28A | SH12-40A | |
| 発振器 型式 | WG-600-28 | WG-600-40 | WG-1200-28 | WG-1200-40 | |
| 最大許容入力 | 600W | 1200W | |||
| 公称駆動周波数 | 28kHz | 40kHz | 28kHz | 40kHz | |
| 有効輻射面 | 370x250 | 500x300 | |||
| ヒーター | AC200V 単相 50/60Hz 2kW |
AC200V 単相 50/60Hz 3kW |
|||
|
寸法
WxDxHmm （突起部を除く） |
外形 | 580ｘ310ｘ406 (ゴム足含む） |
710ｘ360ｘ405 (ゴム足含む） |
||
| 槽内 | 370ｘ250ｘ250（23L) | 500ｘ300ｘ224（35L) *1 | |||
| 材質 | 槽：SUS304（特注にてSUS316L対応可） | ||||
| ドレインバルブ | Rc 1/2 | Rc 3/4 | |||
| 質量 | 28kg | 25kg | 46kg | 40kg | |
■付属品：フタ
●使用液温度範囲：5～100℃
●振動子：ボルト締めランジュバン型振動子
●振動子コード長：3.5m
●オプション品：洗浄カゴ(KG10F、KG11T)
※ヒーターは水加熱専用です。水以外でのご使用はお控え下さい。
※ヒーターの駆動には別途電源が必要です。
*1水はけを良くするために傾斜が付いています。
