圧電高分子膜 P(VDF-TrFE)
![圧電高分子膜_P(VDF-TrFE)](https://www.honda-el.co.jp/hubfs/images/product/ufile/thumbnail/ceramics/img_thum_ceramic_pvdf.png)
圧電高分子膜 (P(VDF-TrFE))
圧電高分子膜 P(VDF-TrFE)は、重合体の溶解体または溶液から作製した膜に分極処理することで得られます。
特徴
音響インピーダンスが、4.51×10⁶(N・s/㎥)小さく、音響整合層なしでも水中センサとして使用できます。
屈曲性があるため、球面形状の加工が可能であり、凹面センサの作製が容易です。
水中センサとしての応用
作製可能周波数:10MHz以上、100MHz以下
音響整合層が不要
パルス残響時間が短い
収束レンズが不要なためレンズ収差がない、また不要エコーがない

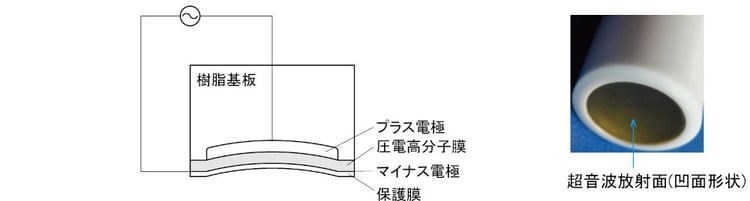

基本構造
![圧電高分子膜基本構造放射面 圧電高分子膜基本構造放射面](https://www.honda-el.co.jp/hs-fs/hubfs/%E5%9C%A7%E9%9B%BB%E9%AB%98%E5%88%86%E5%AD%90%E8%86%9C%E5%9F%BA%E6%9C%AC%E6%A7%8B%E9%80%A0%E6%94%BE%E5%B0%84%E9%9D%A2-1.jpg?width=750&height=201&name=%E5%9C%A7%E9%9B%BB%E9%AB%98%E5%88%86%E5%AD%90%E8%86%9C%E5%9F%BA%E6%9C%AC%E6%A7%8B%E9%80%A0%E6%94%BE%E5%B0%84%E9%9D%A2-1.jpg)
製品応用例

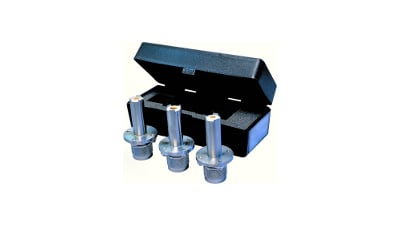

超音波探傷用探触子
![超音波探傷機用探触子 超音波探傷機用探触子](https://www.honda-el.co.jp/hs-fs/hubfs/images/product/ceramics/lineup/piezoelectric_ceramics/pvdf/571_file2.jpg?width=400&height=225&name=571_file2.jpg)
標準仕様
![圧電高分子膜仕様 圧電高分子膜仕様](https://www.honda-el.co.jp/hs-fs/hubfs/%E5%9C%A7%E9%9B%BB%E9%AB%98%E5%88%86%E5%AD%90%E8%86%9C.jpg?width=800&height=181&name=%E5%9C%A7%E9%9B%BB%E9%AB%98%E5%88%86%E5%AD%90%E8%86%9C.jpg)
外形図(UPF-4)
![圧電高分子膜外形 圧電高分子膜外形](https://www.honda-el.co.jp/hubfs/%E5%9C%A7%E9%9B%BB%E9%AB%98%E5%88%86%E5%AD%90%E8%86%9C_%E5%A4%96%E5%BD%A2-1.jpg)
※受注生産品です。納期はお問い合わせください。
※カスタマイズもご相談ください。
