HS-2600

img_thum_medical_hs2600

特長

カート型デジタルスキャナーHS-2600は、先進技術導入で、診る力、映す力が更に向上。
画質はより鮮明に、細部までシャープに映す高解像度を実現。
臓器や組織の構造をミクロからマクロまで豊富な階調で表現できるようになりました。

img_product_medical_category_human_lineup_apparatus_hs2600_02

H-res(Honda Resolution Technology)

先端の画像処理技術を搭載。観察の目的や部位に最適な設定を簡単な操作で実現します。

本多独自の画像処理技術
H-res(Our Resolution Technology)

*腹部などの深部の描写に適したPenetration
*体表部の細かな描写を確認するなら Resolution
*骨、筋肉など組織の繋がりを重視するならBoundary
*血管内のノイズ信号をを抑えたClarity
*画像処理効果を抑えたMild
*画像処理のないダイレクトなOFF

ハーモニックイメージ

サイドローブアーチファクトを低減し、臓器等の陰影がクッキリとしたコントラストの良い画像が得られます。

プリセット機能

簡単なメニュー操作でラクラク設定。よく使う設定はプリセット機能に保存が可能で、いつでも簡単に呼び出せます。

アウトプット

PCモニターとTVモニターの2種類の信号形式に対応しています。

USBメモリー

静止画、動画とも外部USBメモリーに保存ができ、パソコンでの閲覧が可能です。本体メモリーには最大約100枚の画像が保存できます。

img_product_medical_category_human_lineup_apparatus_hs2600_03

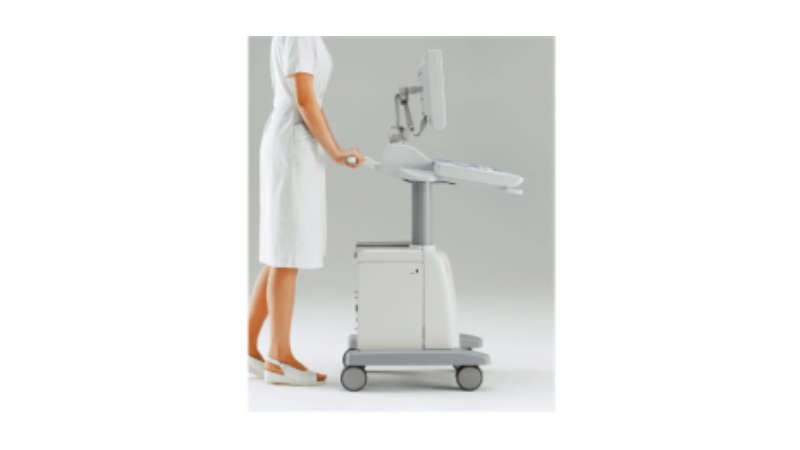

カート

コンパクトなボディの前後に配置された扱いやすい持ち手のハンドル。
大きめのキャスターで女性にも移動させやすい設計です。

薬事認証番号
超音波診断装置
HS-2600:222AABZX00175000号

※仕様は予告なく変更することがあります。

カタログ

product_medical_category_human_catalog_04

無料ダウンロード

こちらのボタンからPDF形式で製品カタログをダウンロードしていただけます。
是非、ご利用ください。

※本装置は、日本国内向けの仕様となっております。

仕様

走査方式 リニアコンベックス電子走査方式
表示モード Bモード、B/Bモード、B/Mモード、Mモード、B/Zモード
レンジ
3.5MHz

5MHz以上

0〜2-24cm(1cmステップ可変)
0〜2-16cm(1cmステップ可変)

ビームフォーカス方式 フルデジタル方式
送信4段フォーカス
受信ダイナミックフォーカス
定格超音波周波数 2.8〜12.5MHz
表示モニター 12.1型カラー液晶
広視野角(水平:170° 垂直:170°)
画像表示 上下反転、左右反転
イメージ調整 Bゲイン, Mゲイン:36〜100dB 1dB ステップ
ダイナミックレンジ:35〜95dB 10dB ステップ(1db調整可)
STC:8段階スライドボリューム
音響パワー:20〜100%(10%ステップ)
γカーブ:5 種類
H-res(画像処理) ソフト:OFF + 4レベル、エッジ:OFF + 3レベル
M走査速度:5ステップ
シネメモリー 255 フレーム
計測機能 距離、面積、周囲長、体積、股関節角度、ヒストグラム、
妊娠週数、速度、LV計測
キャラクター表示 病院名(40文字)、患者名(35文字)、ID(10文字)、年齢、性別、
DOB(誕生日)、日付、時刻、プローブ名、
レンジ、ゲイン、音響パワー、周波数、ダイナミックレンジ、ガンマ、
H-res、グレースケール、フォーカス情報
プローブコネクタ x2(キーボードで選択)
外形寸法 480mm(幅)x720mm(奥行き)x1280mm(高さ)高さ)
質量 約60kg
電源 100〜240V 50/60Hz (100VA:HS-2600、100VA:外部出力)
データ保存数 静止画像(JPEG) 内部100枚(最大)/外部USBメモリ
静止画(DICOM) 外部USBメモリ
動画(AVI) 外部USBメモリ
外部出入力 外部ビデオ出力 (2CH) 、 アナログRGB出力、 USBメモリーポート
プリンターリモート制御出力、 フットスイッチ入力
プローブ コンベックスプローブ (5.0/3.5/2.8MHz 60R) HCS-436M、HCS-536M
リニアプローブ (10.0/7.5/5.0MHz 50mm) HLS-475M、HLS-575M
リニアプローブ(11.0/8.5/6.0MHz 40mm)HLS-584M
リニアプローブ (12.5/10.0/7.5MHz 30mm) HLS-413、HLS-513M
マイクロコンベックスプローブ (9.0/7.5/5.0MHz 10R) HCS-5710MV
マイクロコンベックスプローブ(9.0/7.5/5.0MHz 12R)HCS-5712M
マイクロコンベックスプローブ(5.0/7.5/9.0MHz 10R)HCS-4710M
マイクロコンベックスプローブ(経膣用120°)
(9.0/7.5/5.0MHz 10R) HCS-4710MV、HCS-5710MV
その他オプション ビデオプリンター、フットスイッチ、カセット、ウォーターバック(注1)

プローブ

コンベックスプローブ

img_thum_medical_hcs-536m
型名 HCS-536M
周波数 5.0/3.5/2.8MHz
半径(センサ部) 60R
ケーブル長 2.2m

リニアプローブ

img_thum_medical_hls-575mvet
型名 HLS-575M
周波数 10.0/7.5/5.0MHz
幅(センサ部) 50mm
ケーブル長 2.2m
img_thum_medical_hls-584m
型名 HLS-584M
周波数 11.0/8.5/6.0MHz
半径(センサ部) 40mm
ケーブル長 2.2m
img_thum_medical_HLS-513M
型名 HLS-513M
周波数 12.5/10.0/7.5MHz
半径(センサ部) 30㎜
ケーブル長 2.2m

経膣用プローブ(ヴァギナルプローブ)

img_thum_medical_HCS-5710MV
型名 HCS-5710MV
周波数 9.0/7.5/5.0MHz
半径(センサ部) 10R
ケーブル長 2.2m

マイクロコンベックスプローブ

img_thum_medical_hcs-5712m
型名 HCS-5712M
周波数 9.0/7.5/5.0MHz
半径(センサ部) 12R
ケーブル長 2.2m

経直腸用(レクタルプローブ)

img_thum_medical_hcs-5710mr
型名 HCS-5710MR
周波数 9.0/7.5/5.0MHz
半径(センサ部) 10R(170°)
ケーブル長 2.2m

ギャラリー

776_file

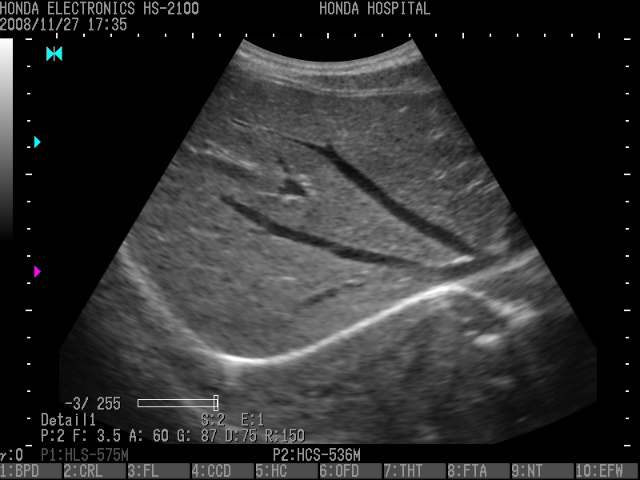

部位:肝臓①
プローブ:HLS-575M
H-res:Detail1

777_file

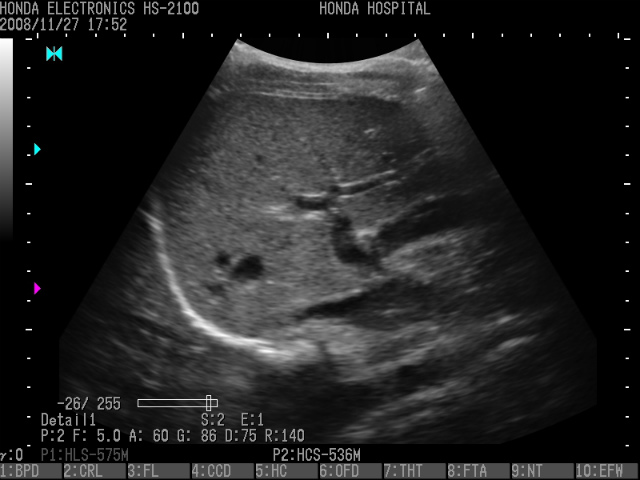

部位:肝臓②
プローブ:HLS-575M
H-res:Detail1

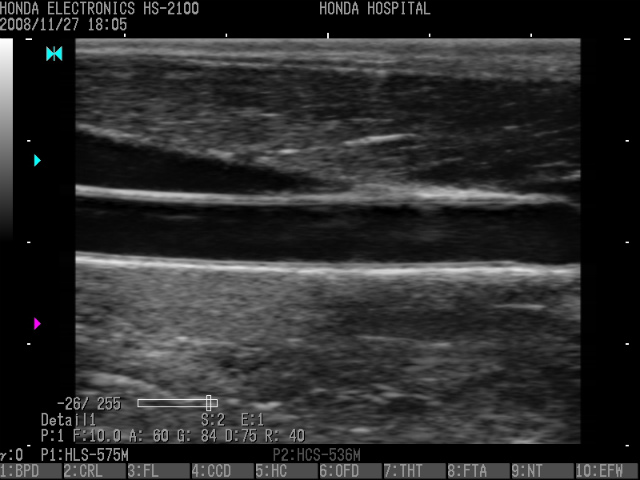

778_file

頸動脈
プローブ:HLS-575M
H-res:Detail1

779_file

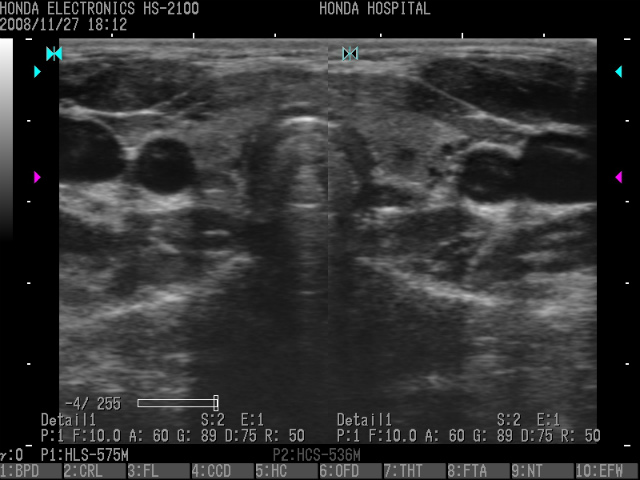

甲状腺
プローブ:HLS-575M
H-res:Detail1

780_file

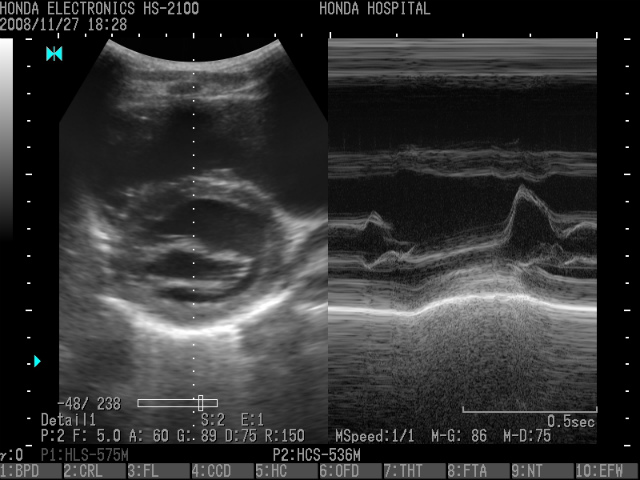

心臓①(Mモード+Bモード)
プローブ:HLS-575M
H-res:Detail1

781_file

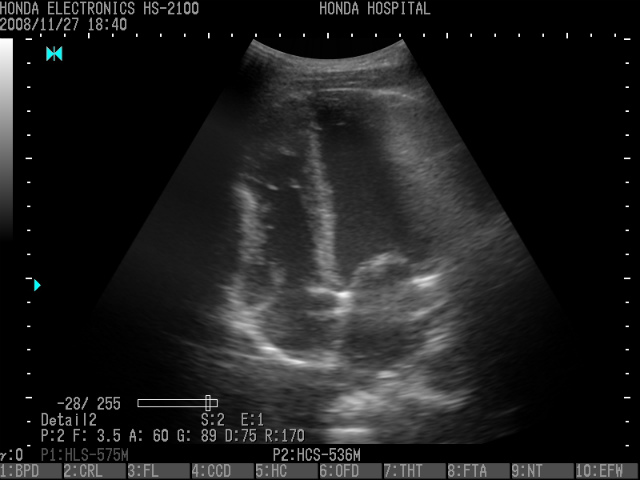

心臓②
プローブ:HLS-575M
H-res:Detail1
