超小型マルチスキャン HE-773III-Di【振動子上下装置タイプ】

img_thum_marine_he-773iii-di

マルチスキャンとは?

一般的な魚群探知機に対して、センサーを回転させるマルチスキャンは自船位置からの前方・後方・横方向と全周囲を探知することができます。
多様な角度・方向から探知した映像から、海底形状・魚群・ジグなどの位置を把握することができ、レジャーフィッシングでの活用が可能です。

667_file

POINT1:高速マルチスキャン

振動子を2個のモーターで高速マルチスキャンするセンサーを採用しています。これにより、海底形状・魚群・ジグなどの位置が把握できるため、臨場感ある釣りが楽しめます。※状況によっては把握できない場合もあります。

POINT2:超小型センサー・超低価格を実現!

高度な技術で構造を徹底的にシンプル化することにより、表示部・センサー部ともに超小型化を実現。限られたスペースでも配線・取り付けが簡単にできます。さらに、高性能ながら驚きの超低価格に設定しました。

POINT3:デジタルテクノロジーならではの高感度

HONDEXが独自に開発・生産した高性能振動子とデジタルフィルターの採用により、抜群の高感度を誇ります。また、センサーを船底から突出させるため、泡の影響や送受信のロスを抑えます。

※HE-773III-Diは確認事項に同意していただけるお客様に販売をさせていただきます。また、HE-773III-Diの取り付けには船底に穴を開ける等の儀装・工事が必要となりますので、お近くの販売店までお問い合せください。販売の詳細については、販売要綱をご覧ください。

マルチスキャンHE-773III-Diの特長

船の真下から水平方向までの広範囲をスキャン可能!

2661_file

探査時にはセンサー部の先端を専用パイプから突出させて使用するので、船の真下から水平方向までの広範囲をスキャンできます。センサー(上下装置)は手動式/電動式があります。

センサーをイケスに取り付けて使用するHE-773SIV-Diもあります。

本体は薄型&軽量のスリム設計!

1603_file

本体サイズはW268×D120×H240mmと薄型で、質量約2.3kgのスリム設計です。表示部ドット数は640×480と非常に高精細で、細やかな反応や文字もはっきりと見えます。また、高輝度液晶(1000カンデラ)の採用により直射日光下などの明るい場所での視認性もバツグンです。さらにボンディング液晶の採用により、液晶の視認性を向上させるとともに結露を防止します。
専用リモコンCR06(オプション)を使えば、離れた場所からも操作できます。

価格表

HE-773III-Di
※下記の価格は振動子(上下装置)込みの価格です。取付工事費は含まれておりません。

振動子 取付仕様 希望小売価格
ワイドバンド・マルチスキャン
TD304
(広帯域140~240kHz)
手動式 451,000円
(税抜410,000円)
電動式 583,000円
(税抜530,000円)

ワイドバンド・マルチスキャンの詳細についてはこちら(PDF:3.01MB)をご覧ください。

マルチスキャン 動画

2020HONDEXマルチスキャンHE-773 Ⅲ-DiとHDX-12Sの解説(鹿児島)

マルチスキャンとプロッター魚探で色々試してみた! ~鹿児島 桜島編~
**2020年4月20日公開

2019マルチスキャンHE-773-Di琵琶湖-ビワマス

【実釣動画】~ビワマス釣り編~ in 琵琶湖
**2019年4月11日公開

HONDEX様魚探解説動画(Youtube)

【実釣動画】~太刀魚釣り編~ in 大阪湾
**2017年7月21日公開

主な仕様

表示部 表示画面 10.4型液晶(横型)
表示部ドット数 640×480
電源電圧 DC11~35V
消費電力/電流(平均) 約27W/約2.2A(12V)
本体寸法(mm) W272×D120×H240
本体質量 約2.4kg
表示モード ・全周ソナーモード
・ボトムソナーモード
・魚探モード
4画面表示 全周ソナーモード、
ボトムソナーモード
水深表示範囲 最大:0~800m
最少:0~5m
魚探 振動子(周波数) TD304:140-240kHz
送信部出力 1kW
マルチスキャン範囲 真下から90°(180°の範囲)
全周ソナーモード俯角(チルト角) 0°~90°(1°ステップ)
ボトムソナー探知範囲 30°/60°/90°/120°
背景色 4色
色配列 3種類
上下装置 手動式/電動式

※最大表示範囲は測深能力・到達能力を意味しておりません。

セット内容:

■ 本体
■ 振動子(選択):TD304(15m-12P)
※ケーブル延長不可 *振動子収納パイプ(材質:塩ビパイプ(1m))
■ 電源コード:DC06(2P-2m)
■ ハードカバー:CV02

対応オプション(別売)

水温センサー スルーハルタイプ TC02CS(15m)+TCK01
トランサムタイプ TC02ES(15m)+TCT01、TC03-05(5m)、TC03-10(10m)
10.4型VGA液晶モニター
アナログRGBケーブル
リモコン(マルチスキャン専用) CR06(ケーブル長:4m ※有線のみ)
NMEA入出力ケーブル(マルチスキャン専用) XC-137H(2m)
外部トリガーケーブル(マルチスキャン専用) XC-138H(2m)
分岐ボックス(マルチスキャン専用) XB-217H
サウンドームトランサム取付金具
(手動式にのみ取付可能)

■オプション品についてはこちらよりご覧ください。

■マルチスキャン専用のオプション品についてはこちらをご覧ください。

■HE-773III-Diはモニター接続が可能で、船上の離れた場所でも同じ画面を表示させることができます。

*2ステーション(専用モニターを1台接続)についての詳細はこちらよりご覧ください。

*3ステーション(専用モニターを2台接続)についての詳細はこちらよりご覧ください。

[NMEA関係 オプションケーブル一覧表]はこちらをご覧ください。(PDF:110KB)

取扱説明書

取扱説明書はこちら(PDF形式:3MB)よりダウンロードができます(無料)。

HE-773III-Diの多彩な表示モード

全周ソナーモード

振動子を順次回転させることによって周囲方向を広範囲に探知することができます。
探知角度(セクター)を切り替えることにより狭い範囲から全周までの探知が可能です。
また、オフセンターモードにも切り替えられ、両モードともに4画面表示可能です。

692_file
1092_file
全周ソナーモード
1093_file
1094_file
オフセンターモード
1095_file

ボトムソナーモード

ボートを止めていても振動子をモーターで振ることによって海底の地形や魚群の方向を広範囲に探知し、断面の映像として表示します。また、4画面表示も可能です。

693_file
1096_file
1097_file

魚探モード

ボートの真下を探知し、一般的な魚探のように海底の地形や魚群の反応などの映像を表示します。

694_file
1098_file

操作部説明

679_file
(1)電源・輝度
(2)ユーザーキー A~Hチルト:4画面モード時のチルト角またはスキャン方向を設定します。
(3)取消
(4)モード:全周ソナーモード・ボトムソナーモード・魚探モードを切り替えます。
(5)方向(上下・左右):メニューの選択/手動拡大位置の移動/マーカーの移動に使用します
(6)メニュー
(7)実行
(8)旋回(スキャン):旋回中心位置を時計回り、反時計回りに回転させます。
(9)範囲(セクター):探知する角度を切り替えます。
(10)オフセンター:
自船位置をオフセットさせて見たい方向を広くしたオフセンター画面を表示します
(全周ソナーモード時のみ)。
(11)4画面:
エコー表示を4画面に分割して表示します(全周ソナーモード・ボトムソナーモード時のみ)。
(12)感度:
感度を設定します。デジタルフィルターを採用しているため、画面全体 (過去の記録)を見ながら
感度調整が可能です。
(13)レンジ:深度表示範囲を設定します。
(14)チルト:探知するチルト角を設定します。

外形寸法図をご覧になるには、下記PDFをクリックしてください。
HE-773III-Di 外形寸法図 PDF

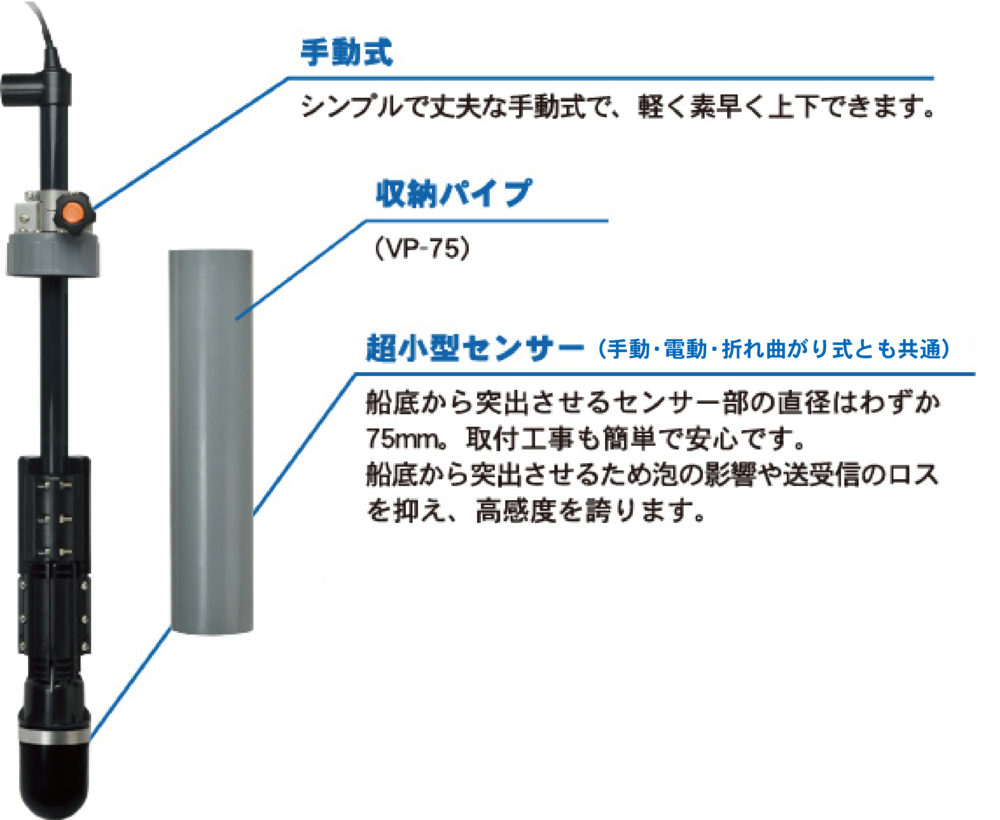

手動上下装置

2663_file

電動上下装置

2664_file

販売要項・同意書

HE-773III-Di(マルチスキャン)の販売については、お客様と販売店様に以下の内容をご確認いただき、同意していただく必要があります。なお、同意確認のため、『販売同意書』(ページ下部よりダウンロード可能)へご記入・ご捺印の上、原紙のご提出が必要となります。

<重要>マルチスキャンの販売における購入前の確認事項

1.マルチスキャンの販売については、以下の条件を満たしている方が対象となります。
 (1)購入以前に一般的な魚群探知機を1年以上使用、活用した経験があること。
 (2)購入・使用後、弊社から情報提供(使用時の感想・意見など)の依頼があった場合に
    ご協力をいただけること。
 (3)ご注文はお近くのボート(船外機)またはマリーナへお願い致します。

2.使用目的は、レジャーフィッシング用のみとし、その他の目的には使用しないでください。

3.マルチスキャンについて、以下の内容を十分にご理解ください。
 (1)本製品の振動子は特殊オイルの中でモーターやギアによって作動する精密な機械構造であり、
    衝撃などで損傷しやすく、外観に損傷がなくても内部が故障し、交換修理(修理費別途)が
    必要になる場合があります。
 (2)基本的な原理は、振動子から超音波信号を水中に送信し、反射した超音波信号を受信し、
    水中情報を得ます。この時、送信する超音波信号は探知方向以外にも弱く発生しています。
    そのため、真下方向を探知する一般的な魚群探知機ではあまり問題はありませんが、探知
    方向が水平になるほど影響が大きくなります。従って、全周ソナーモード、及びボトムソナー
    モードにおいて、以下のような問題が発生する場合があります。
    (ア)斜め方向や水平方向を探知していても、真下付近の海底などが画像に表示されてしまい、
       魚群の反応と間違えてしまう。
    (イ)探知方向、或いは海底付近の魚群を探知できない。
    (ウ)探知方向の海底がはっきりしない画像になってしまう。
 (3)取付場所の船底形状によっては、音波が船底に当たり遮断され探知できないことがあります。

4.販売店様へ以下のご協力をお願い致します。
 (1)サウンドーム(振動子)を取り付けるための船体工事の指導
 (2)現地・現場での操作説明及び設定方法等の指導(フォロー)
 (3)サウンドーム(振動子)のケーブル長はTD303が12m、TD304は15mです。
    いずれも延長不可のため、前もってご確認ください。

  お客様にご記入いただく個人情報(住所、TEL、氏名)は、安全に管理致します。
  なお、弊社からお客様へのご連絡の目的で利用させていただく場合がございます。

『販売同意書』のダウンロードはこちら

『マルチスキャンシリーズ 販売同意書』(PDF:688KB)
※この同意書はコピーを取り、保管するようにしてください。
